日本の建築施工図 基礎講座

Japanese Construction Shop Drawing Basic Course

ミャンマー人技術者のための実践ガイド

この講習会について / About This Course

第1章: 建築施工図とは
Chapter 1: What is Construction Shop Drawing?

1.1 設計図と施工図の違い (Design Drawing vs Shop Drawing)

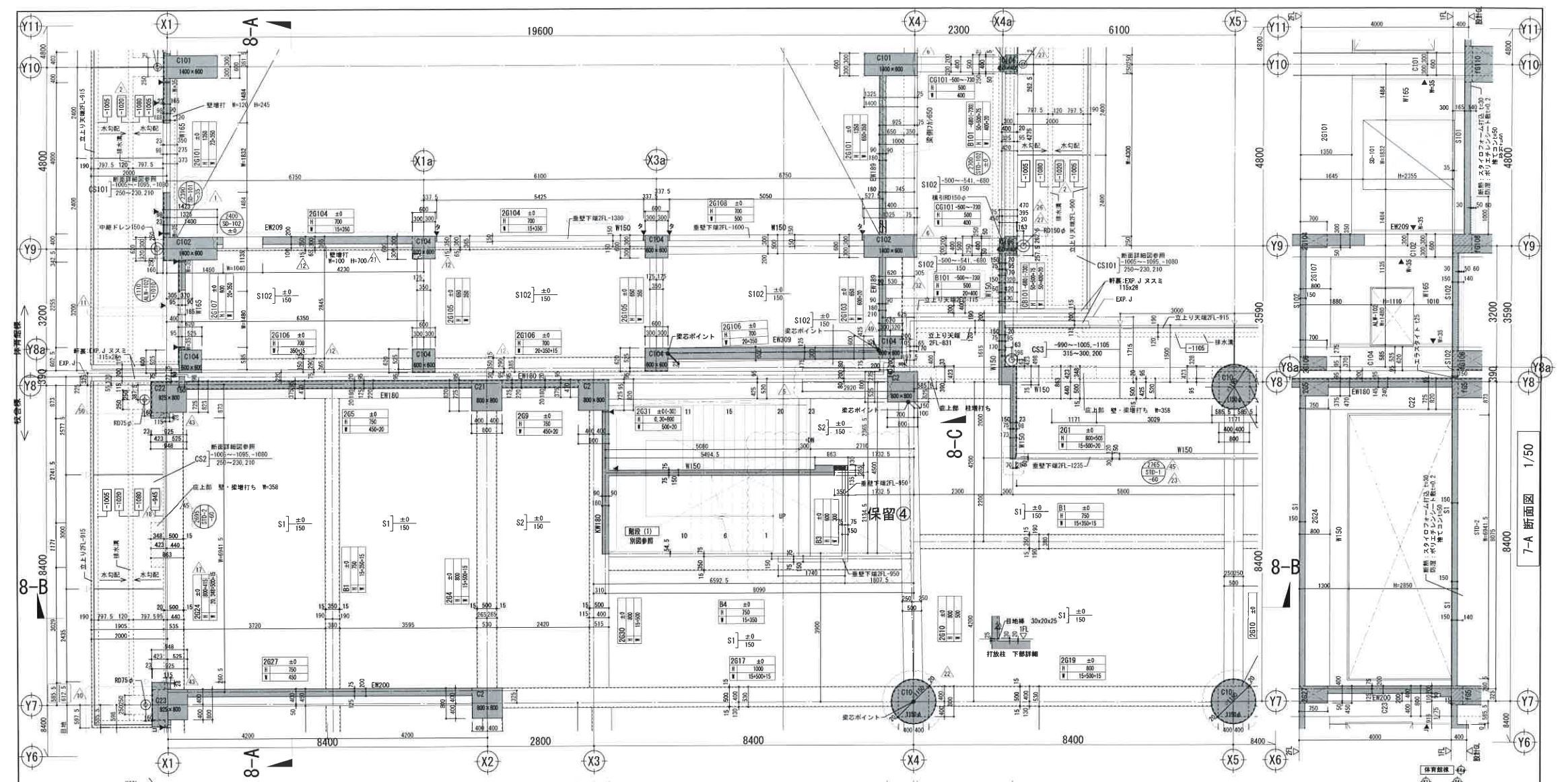

図1.1: 建築施工図の作図例 (Example of Shop Drawing)

設計図と施工図の関係図:

1.2 施工図の役割と重要性

1. 職人との意思伝達手段 (Communication with craftsmen)
   図面を通じて工事内容を正確に伝えます。
2. 各部位の納まりの確認 (Detail coordination check)
   構造、設備、仕上げの整合性を確認します。
3. 品質管理の基準 (Quality control standard)
   施工精度と品質を確保する基準となります。

1.3 日本の建築現場における施工図の位置づけ

• 着工前に必ず作成が必要です。
• 工事監理者の承諾が必要です。
• 全ての職人が参照する重要書類です。
• 現場での施工品質を左右します。

1.4 施工工程と作図スケジュール (Construction Schedule and Drawing Timeline)

施工図は工事の進捗に合わせて段階的に作成します。以下は一般的な流れです：

第2章: 施工図の種類
Chapter 2: Types of Shop Drawings

2.1 仮設計画図 (Temporary Works Plan)

目的：安全で効率的な工事を進めるための計画図

2.2 躯体図 (Structural Frame Drawing)

目的：建物の骨組みを正確に施工するための図面

• 杭伏せ図 (Pile Layout Plan): 基礎杭の位置と仕様
• 基礎伏せ図 (Foundation Layout Plan): 基礎の配置と寸法
• 立上がり躯体図 (Wall Frame Drawing): 壁・柱・梁の詳細
• 階段躯体図 (Stair Structure Drawing): 階段の構造詳細

2.3 仕上げ図 (Finishing Drawing)

外部仕上げ (External Finishing): 外壁タイル割付図、屋上仕上げ詳細図など

内部仕上げ (Internal Finishing): 平面詳細図、天井伏せ図、展開図、便所詳細図など

2.4 設備図・その他

• 防水図 (Waterproofing Drawing): 防水標準詳細図
• 設備図 (MEP Drawing): 電気、給排水、空調、防災設備

第3章: 図面の基本ルール
Chapter 3: Basic Rules of Drawing

3.1 線の種類と使い分け (Line Types and Usage)

日本の建築図面では、線の種類によって意味が異なります。

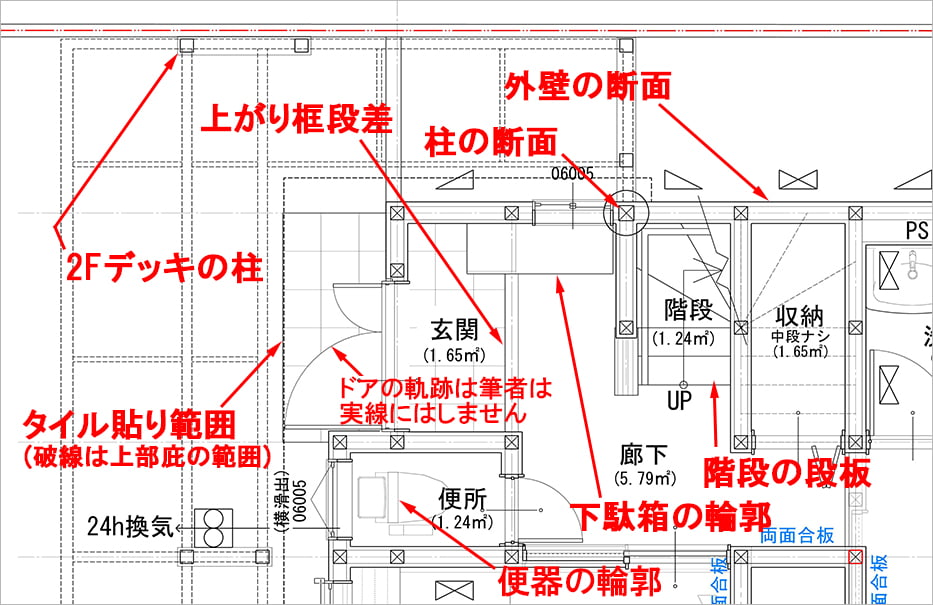

図3.1: 建築図面で使用される線の種類 (Types of architectural lines)

3.2 図面記号の読み方 (Reading Drawing Symbols)

図面には多くの記号が使われています。

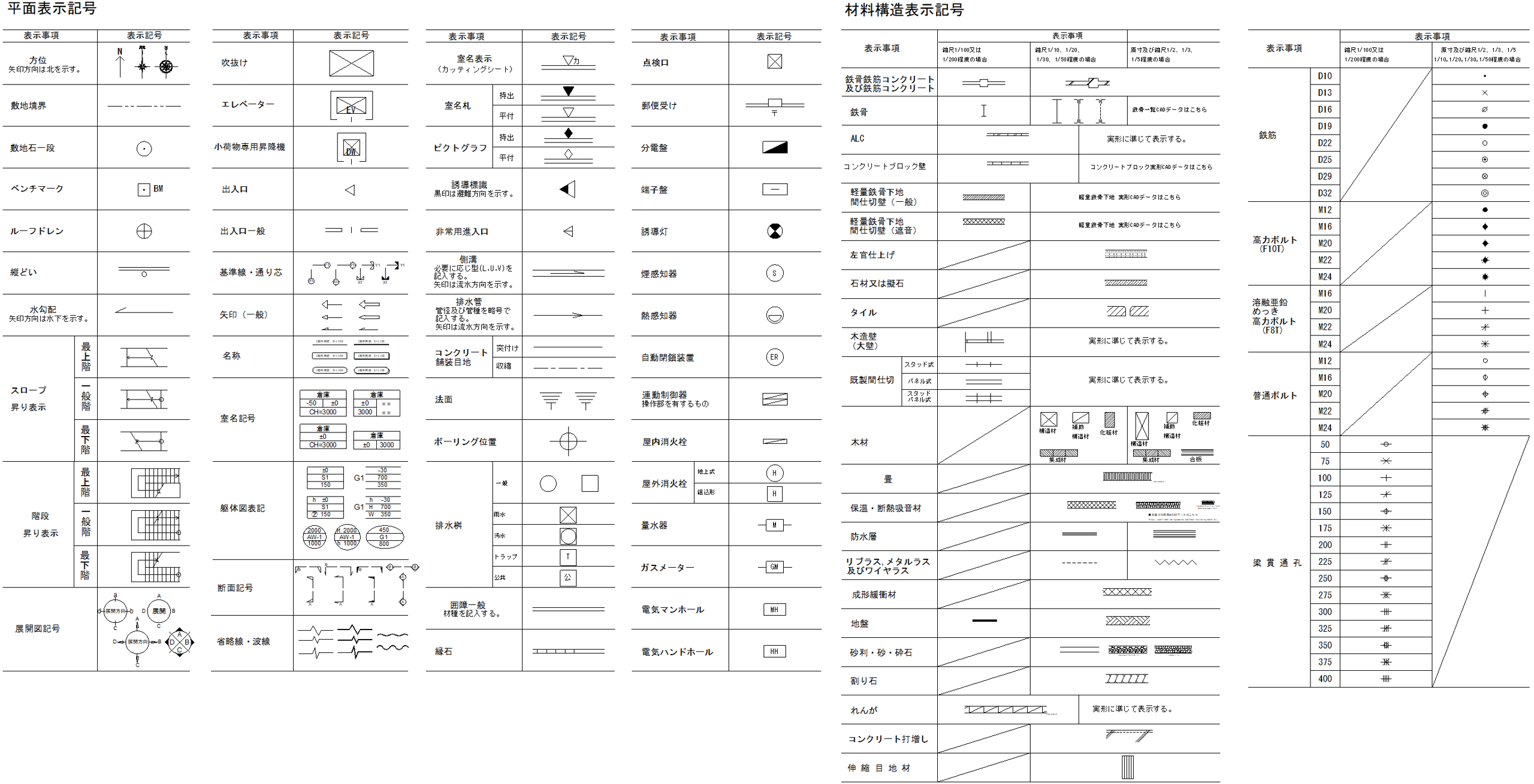

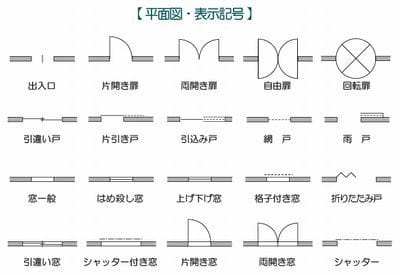

図3.2: 一般的な建築図面記号 (Common Architectural Symbols)

躯体記号 (Structural Symbols) の例:

• スラブ符号 (Slab): S150-30 (厚さ150mm, FLから-30mm)
• 梁符号 (Beam): 2G1 375×700 (2階の大梁1番, 幅375mm × 高さ700mm)

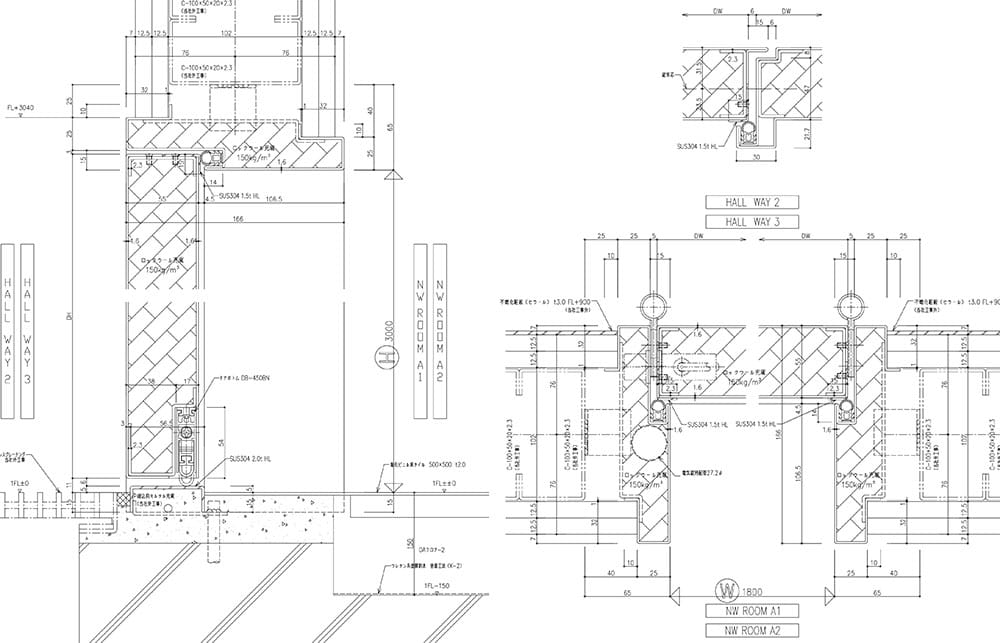

• 建具開口寸法: SD1 +2065/2095/-30 (スチールドア1番, 上端/開口高/下端)

3.3 寸法の書き方と読み方 (Dimensioning)

• 寸法はミリメートル(mm)単位で表記します。
• 通り芯からの距離で表します。
• FL (Floor Level = 床レベル)、SL (Slab Level = スラブレベル) などの基準レベルからの高さで表します。

3.4 縮尺の理解 (Understanding Scale)

1/100, 1/50, 1/20などがよく使われます。例：1/100図面上の10mmは、実際の1000mm(1m)です。

第4章: 躯体図の基本
Chapter 4: Structural Frame Drawing Basics

4.1 基礎伏せ図の見方 (Foundation Layout Plan)

基礎伏せ図は、建物の基礎を真上から見た図面です。通り芯、基礎の形状、地中梁、配筋情報などが記載されます。

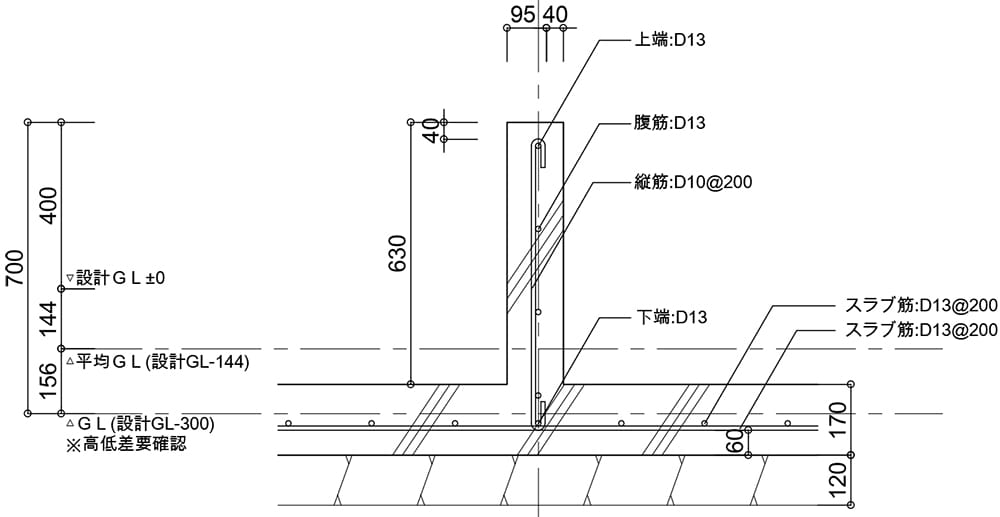

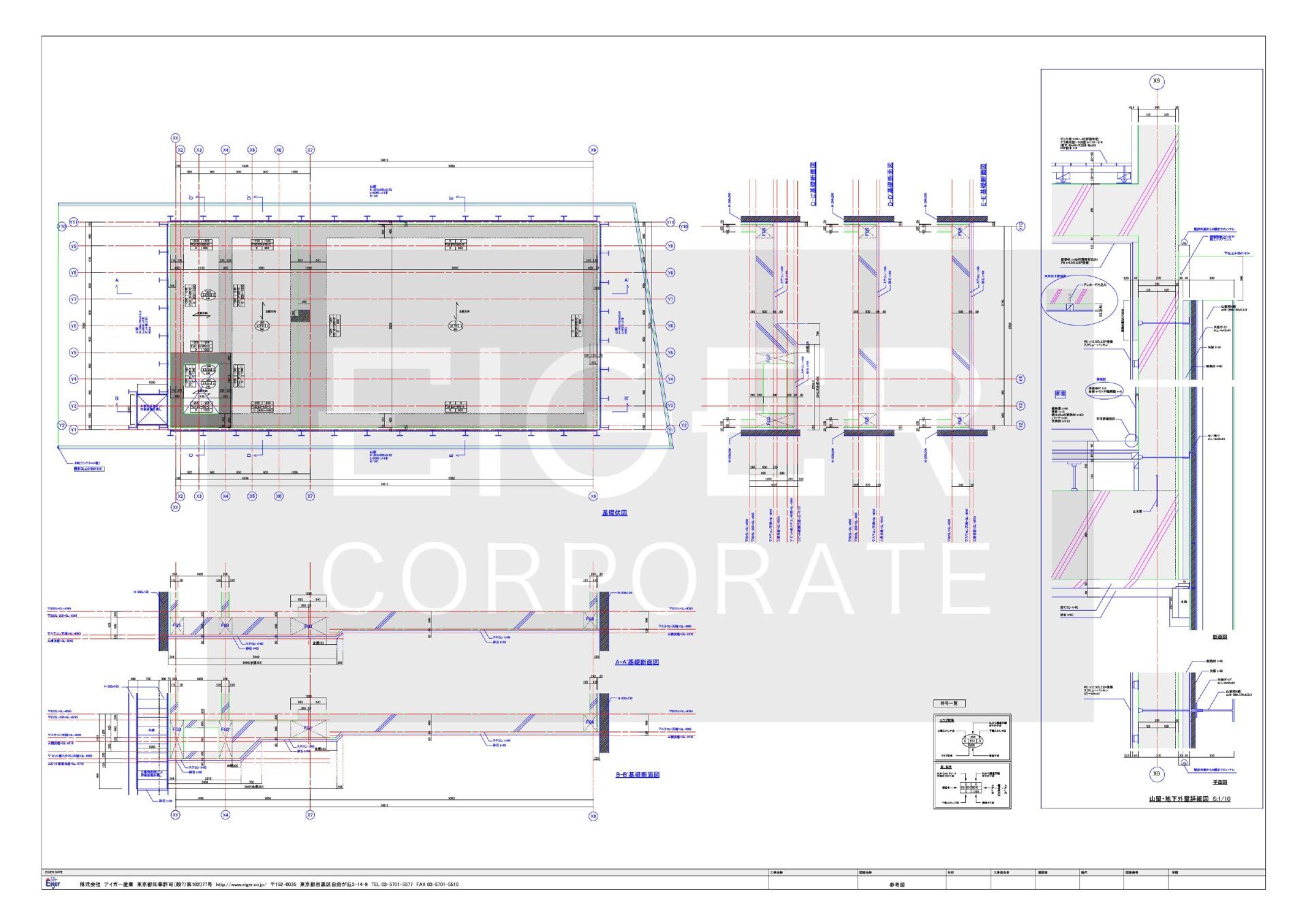

図4.1: 基礎伏図の例 (Example of Foundation Plan)

4.2 躯体図の記号 (Structural Symbols)

• G = 大梁 (Girder)
• B = 小梁 (Beam)
• FB = 基礎梁 (Foundation Beam)
• C = 柱 (Column)
• S = スラブ (Slab)

4.3 階段躯体図 (Stair Structure Drawing)

階段は複雑なため詳細図が必要です。蹴上げ (Riser)と踏面 (Tread)の寸法、配筋情報が重要です。

4.4 躯体図作成のポイント (Key Points for Structural Drawing)

第5章: 仕上げ図の基本
Chapter 5: Finishing Drawing Basics

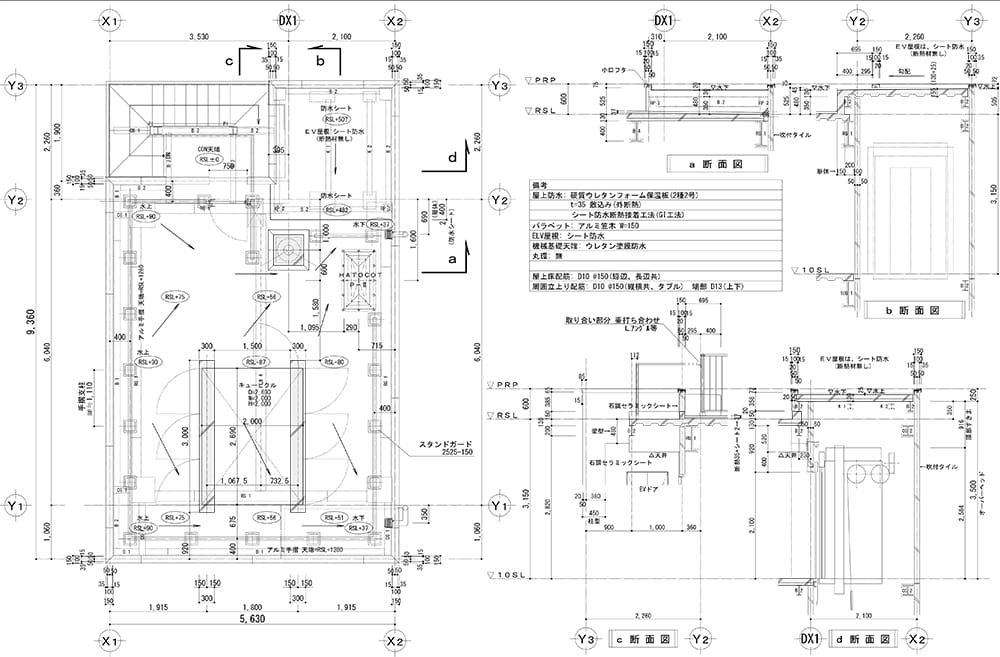

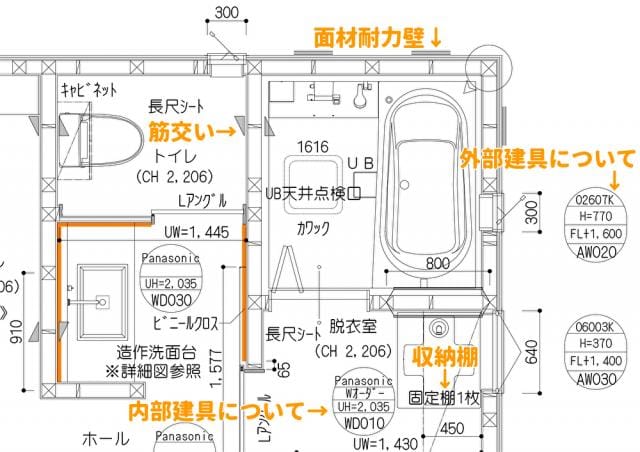

5.1 平面詳細図 (Floor Detail Plan)

各階の仕上げ情報を詳細に表した図面です。

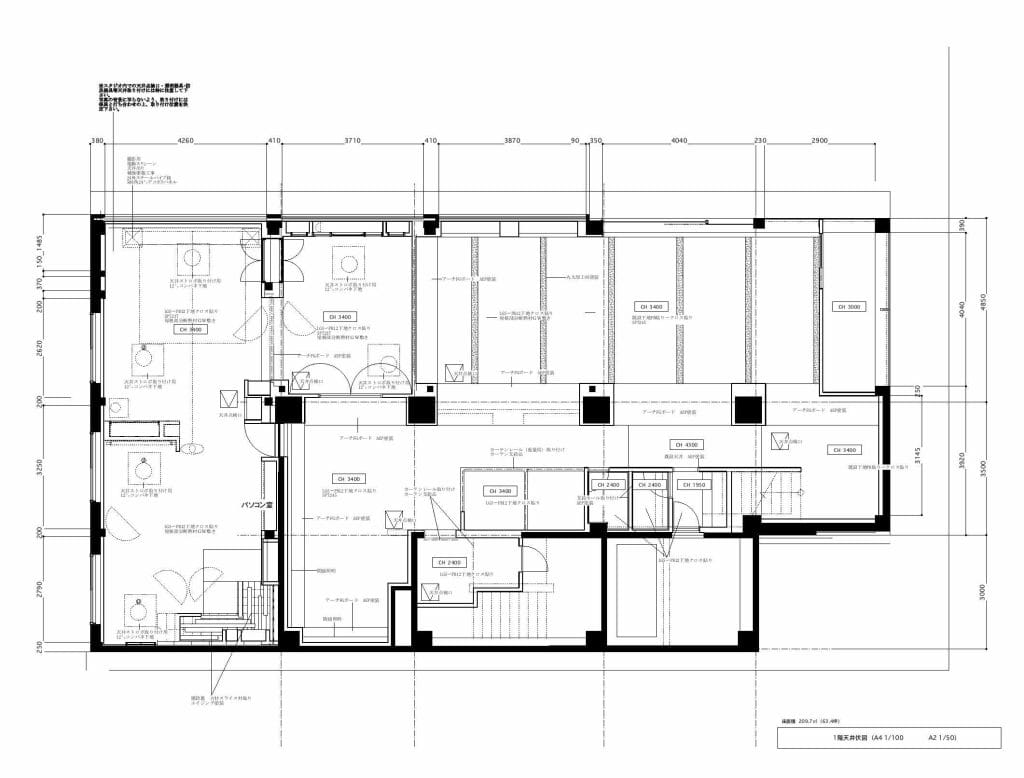

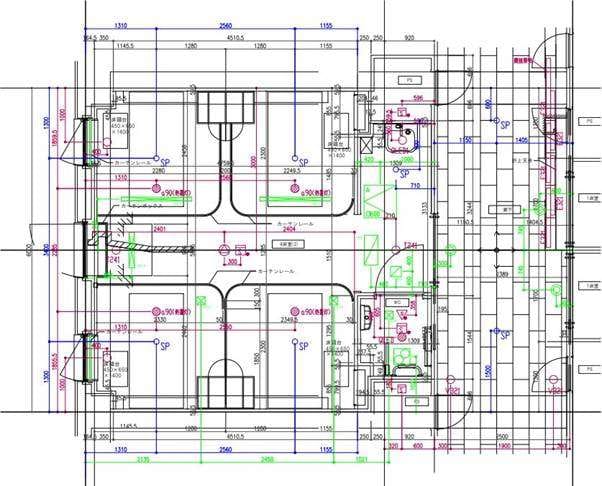

5.2 天井伏せ図 (Ceiling Plan)

天井を下から見上げた図面です。

• 天井仕上げ材：石膏ボード、岩綿吸音板など
• 照明器具：位置と種類
• 空調設備：吹出口、吸込口の位置
• 点検口：天井裏メンテナンス用の開口
• 天井高 (CH)：床から天井までの高さ
• 下がり天井：梁型などの段差

5.3 展開図 (Elevation Drawing)

部屋の壁面を内側から見た図面です。

• 壁仕上げ：クロス、タイル、塗装など
• 建具の高さ：ドアや窓の取付高さ
• スイッチ・コンセント：高さと位置
• 造作家具：棚、カウンターなどの詳細
• 巾木・廻り縁：高さと種類

図5.1: 展開図のイメージ (Interior Elevation Image)

5.4 タイル割付図 (Tile Layout Drawing)

タイルの張り方、目地、半端なタイルの位置などを詳細に決定する図面です。美観に直結します。

5.5 仕上げ図作成の注意点

• 仕上げ表との整合：設計図の仕上げ表と一致させる
• 納まり確認：異なる材料の取合い部分の納まりを検討する
• 施工可能性：実際に施工できる方法か確認する
• サンプル確認：材料サンプルで色・質感を確認する

第6章: 実務のポイント
Chapter 6: Practical Points

6.1 図面チェックの要点 (Drawing Check Points)

6.2 よくある間違い (Common Mistakes)

6.3 現場での活用方法 (Site Application)

1. 朝礼での説明 (Morning Meeting)

• その日の作業内容を施工図を見せながら説明する
• 注意点や危険箇所を事前に共有する
• 職人からの質問に答える

2. 職人への指示 (Instructions to Craftsmen)

• 図面を見ながら具体的に指示を出す
• 不明点はその場で確認し、必要に応じて部分詳細図を追加作成する
• 施工精度の基準を明確に伝える

3. 検査での使用 (Inspection)

• 図面通りに施工されているか寸法を測って確認する
• 不具合箇所を図面に赤ペンで記録する
• 写真撮影と図面の照合

4. 変更管理 (Change Management)

• 変更があった場合は必ず赤字（または青字）で図面に記入する
• 変更理由と日付を記録する
• 関係者全員に変更内容を周知する
• 最終的に竣工図（as-built drawing）として整理する

6.4 職人とのコミュニケーション (Communication with Craftsmen)

重要な日本語建築用語集
Important Japanese Construction Terms

学習のポイント
Learning Points

📚 施工図作成の流れを理解する (Understanding the Workflow)

1. 設計図の確認：まず設計図をよく読み、全体を理解する
2. 関連図面との整合確認：意匠・構造・設備図の整合性をチェック
3. 施工方法の検討：どのように施工するか計画を立てる
4. 施工図の作成：CADで図面を作成する
5. チェックと承認：上司や監理者の確認を受ける
6. 現場への配布：関係者全員に図面を配布する

🔨 実践で覚える (Learn by Practice)

📖 継続的な学習 (Continuous Learning)

• 新しい工法・材料：建築技術は常に進化しています。新しい情報を学び続けましょう
• CADスキル：AutoCAD、Jw_cadなどのソフトの操作を習得しましょう
• 建築基準法：日本の建築法規の基本を理解しましょう
• 日本語の専門用語：建築用語を覚えることでコミュニケーションが円滑になります
• 写真撮影：現場の重要な部分を写真で記録する習慣をつけましょう

まとめ / Summary

日本の建築現場では、施工図の品質が建物の品質を左右します。

この講座で学んだ基本を実践で活かし、優れた技術者を目指してください。

参考資料・出典 / References

• 建築施工図の基本 描き方・読み方の手引き - 建築施工図研究会
• 建築施工図 (初めて学ぶ建築実務テキスト)
• 日本建築学会 建築工事標準仕様書
• 建築基準法および関連法規

作成日: 2025年12月
対象: ミャンマー人建築技術者向け日本建築施工図基礎講習会
© 2025 NARUKAWA Japanese Engineering Class. All Rights Reserved.

第2章: 躯体施工図の詳細
Chapter 2: Details of Structural Construction Drawings

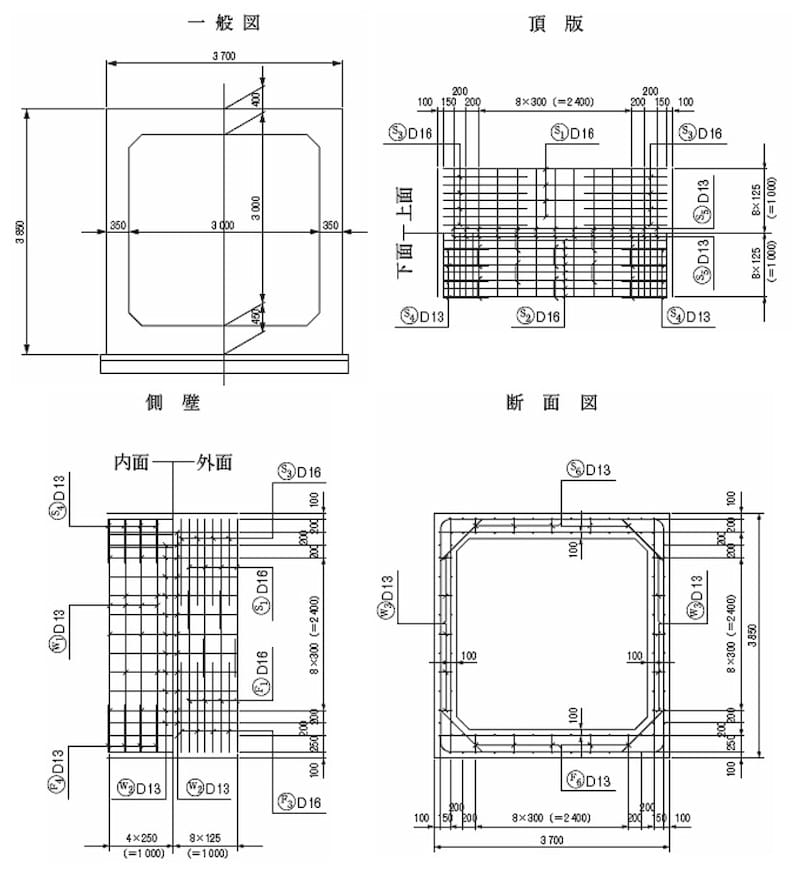

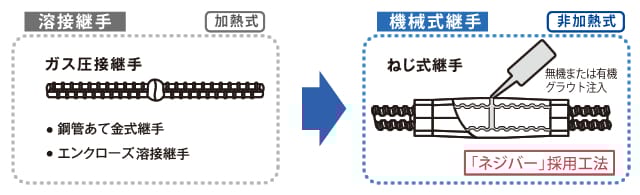

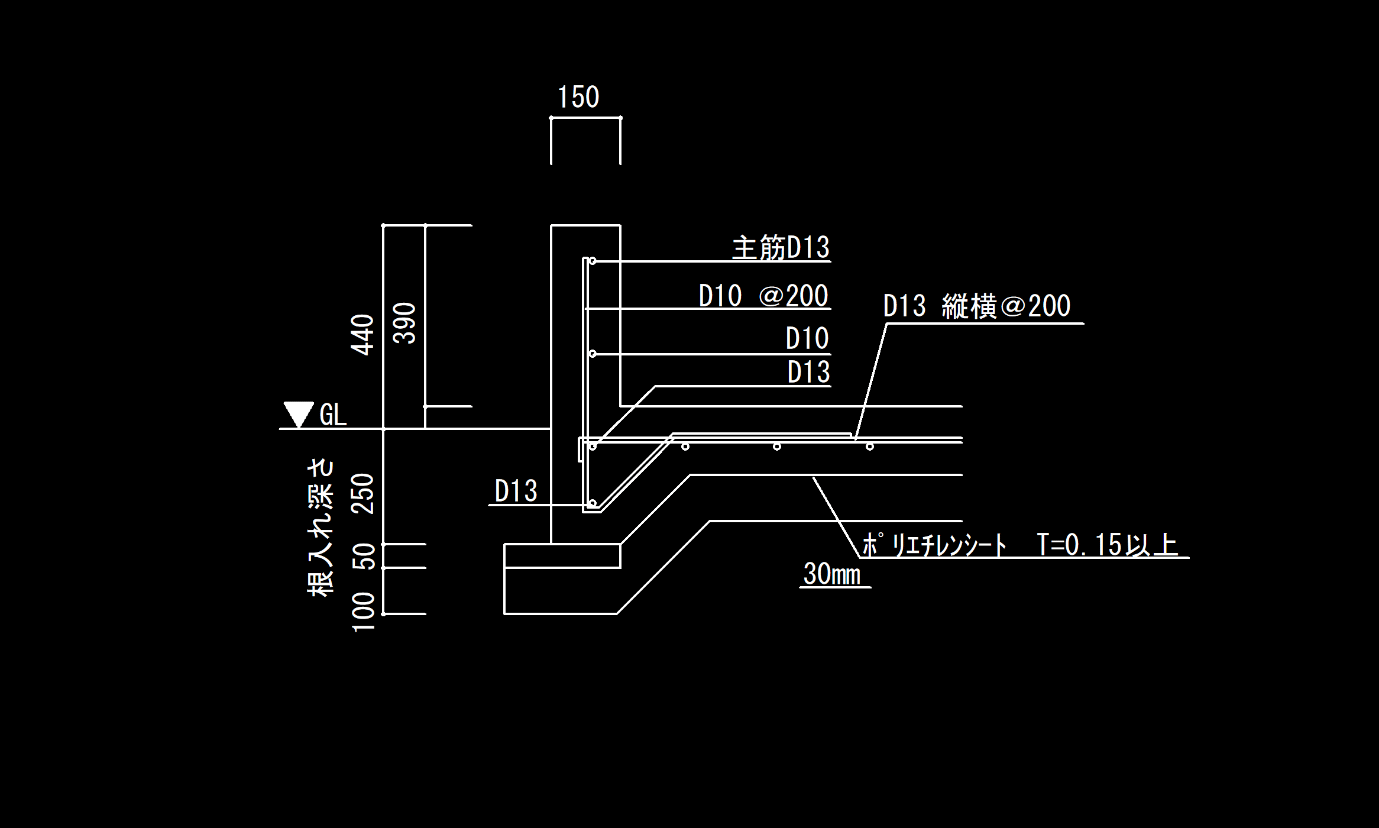

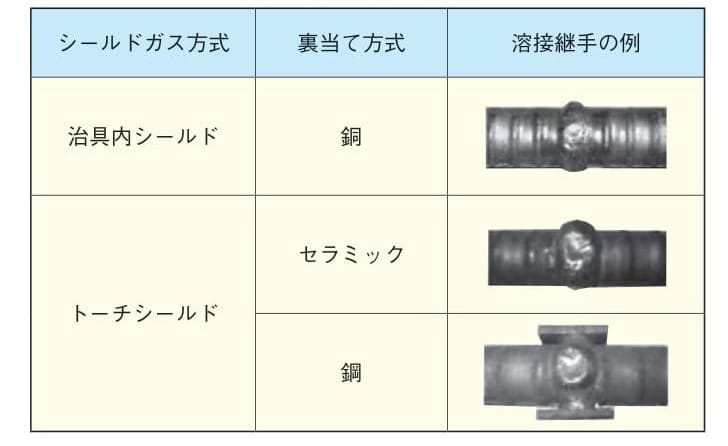

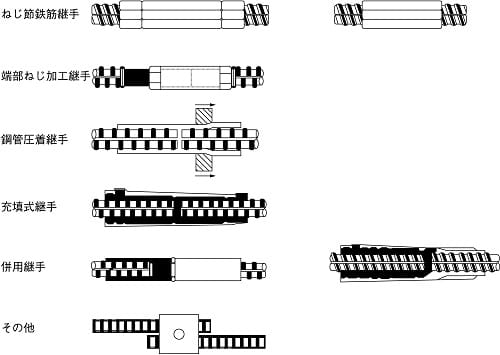

2-1. 鉄筋加工図（配筋図）
Reinforcement Bar Fabrication & Arrangement Drawings

鉄筋加工図（てっきんかこうず / Rebar fabrication drawing）は、工場で鉄筋を切断・加工するために必要な図面です。一方、配筋図（はいきんず / Rebar arrangement drawing）は、現場で鉄筋をどのように組み立てるかを示した図面です。

かぶり厚さ（かぶりあつさ / Concrete Cover）は、鉄筋が錆びないようにするために必要なコンクリートの厚みです。

• 基礎（きそ / Foundation）: 60mm以上
• 柱（はしら / Column）・梁（はり / Beam）: 40mm以上
• スラブ（Slab）・壁（かべ / Wall）: 30mm以上

2-2. 型枠図（かたわくず）
Formwork Drawings

型枠（かたわく / Formwork）は、コンクリートを流し込んで固めるための「器（うつわ）」を作る工事です。型枠図は、この器をどのように組み立てるかを示します。

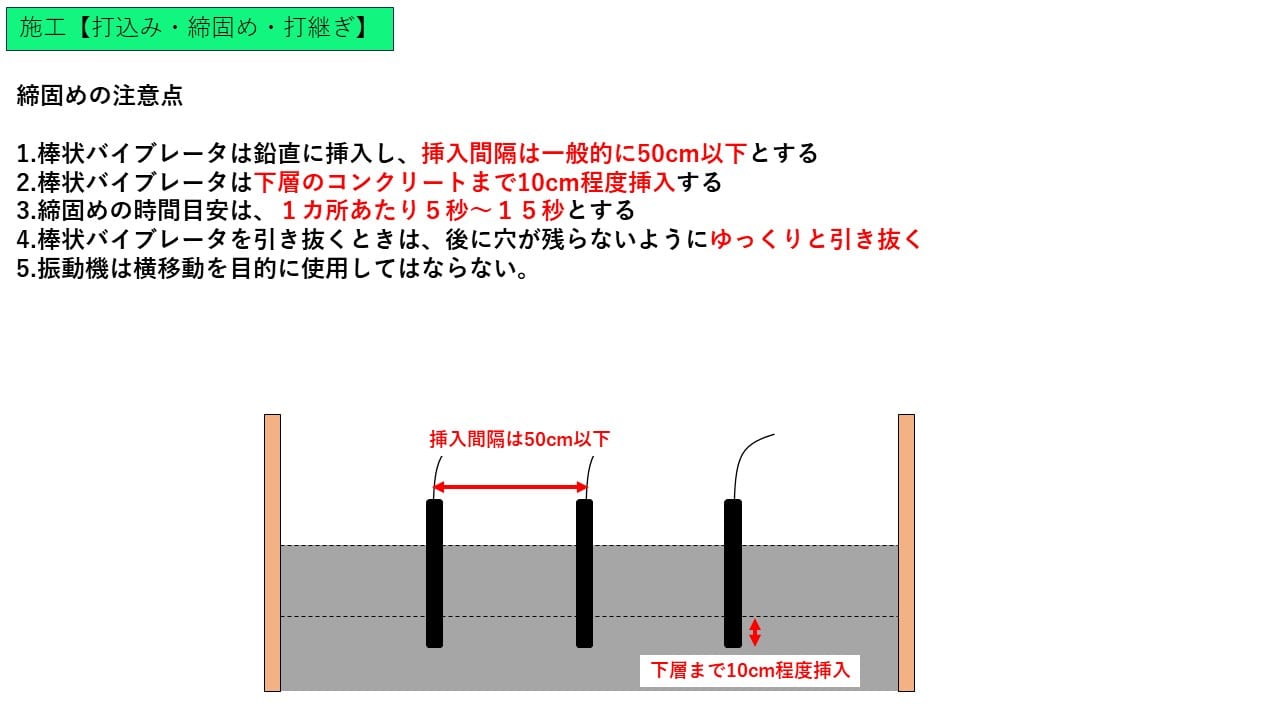

2-3. コンクリート打設計画図
Concrete Pouring Plan

コンクリート打設（だせつ / Pouring）は、時間との勝負です。事前に計画図を作成し、以下の点を確認します。

• 打継ぎ位置（うちつぎいち / Construction Joint）: 構造的に弱くない場所で区切ります。
• スランプ（Slump）: コンクリートの柔らかさ。数値が大きいほど柔らかい。
• コールドジョイント防止: 先に打ったコンクリートが固まる前に、次のコンクリートを打つ必要があります。

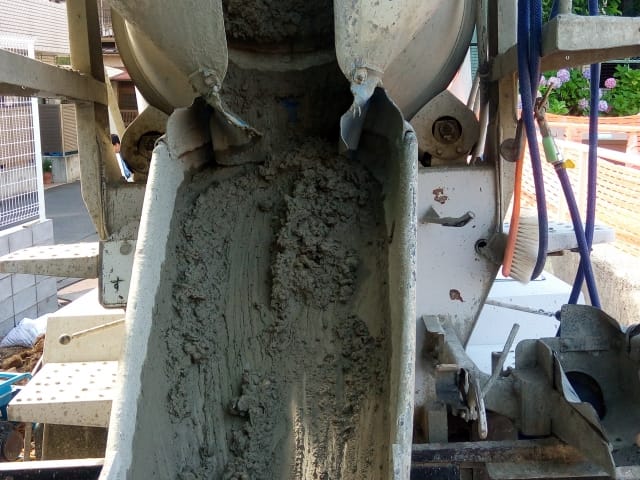

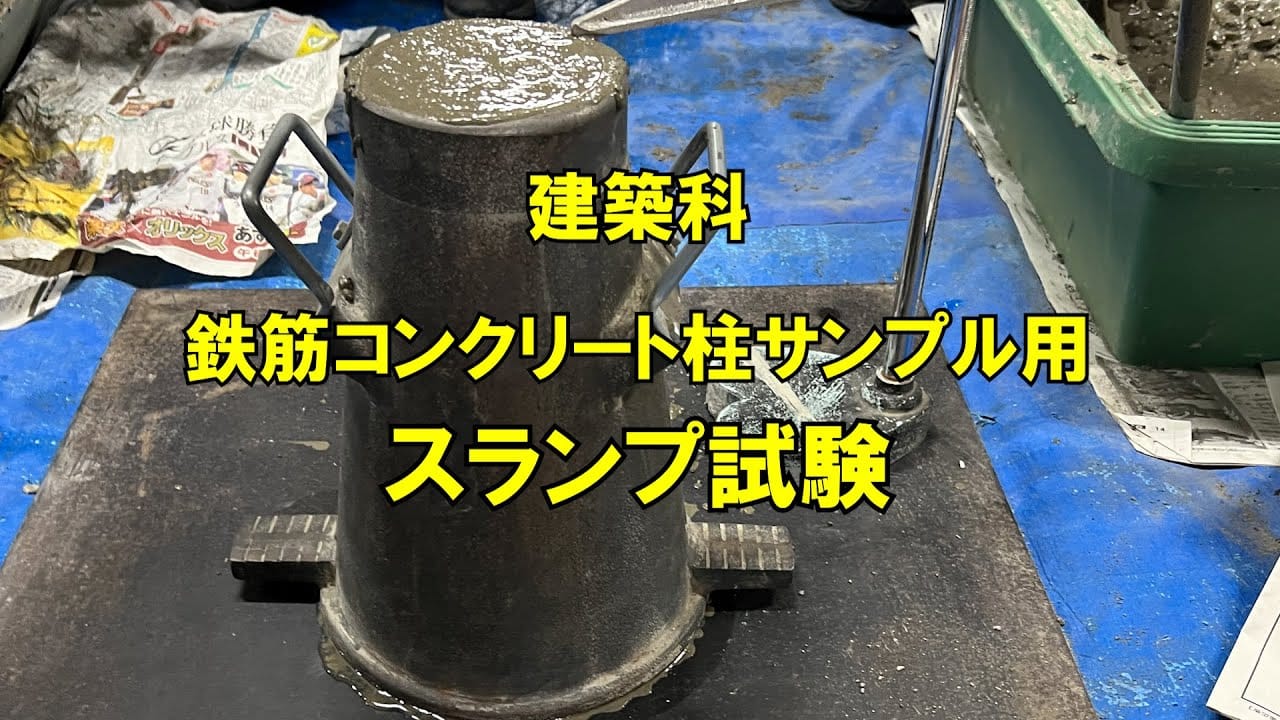

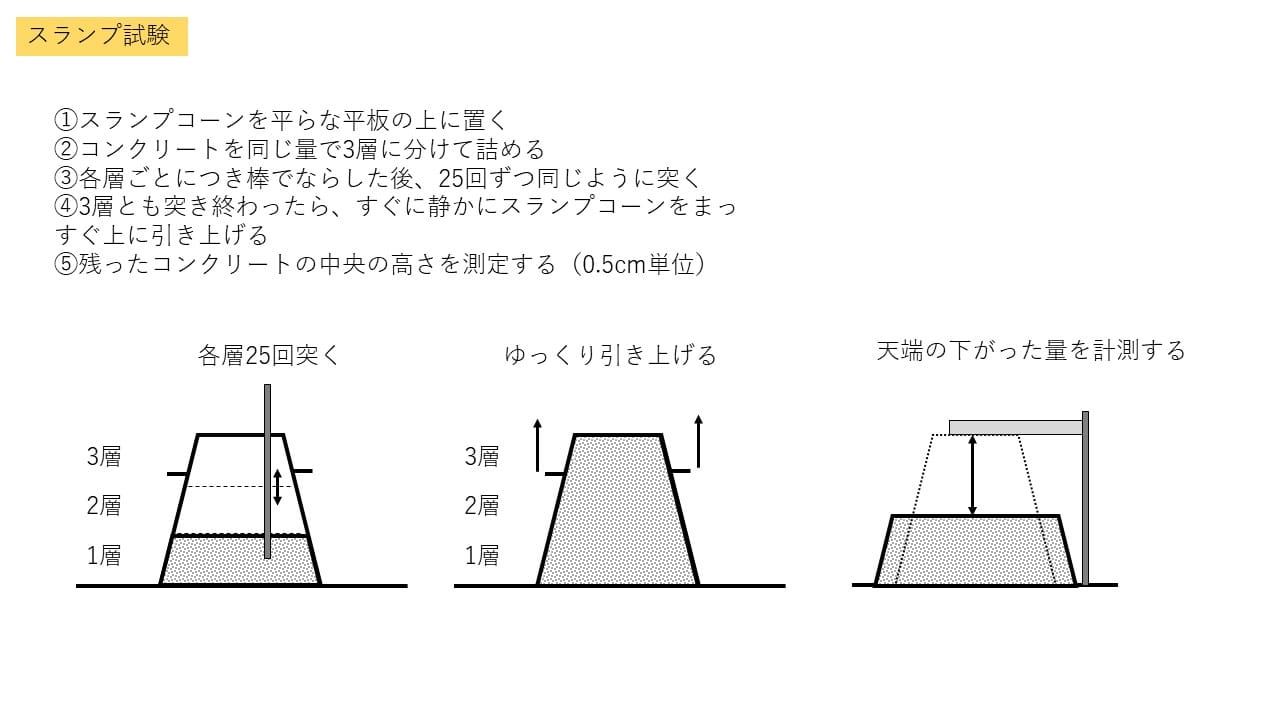

スランプ試験とは？ / What is Slump Test? 生コンクリートが現場に到着したら、必ず「スランプ試験」を行います。
スランプコーン（高さ30cmの金属製の型）にコンクリートを詰めて、型を外した時に何cm下がるかを測定します。
標準値: 15cm, 18cm, 21cm など（建物の用途により異なる）









重要！コールドジョイント防止 / Preventing Cold Joints コールドジョイント（Cold Joint）は、先に打ったコンクリートが固まってしまい、後から打ったコンクリートとの間に隙間ができる現象です。
防止策:
• 打設速度を計算して、前のコンクリートが固まる前（約2時間以内）に次を打つ
• 気温が高い日は特に注意が必要
• 打継ぎ位置は事前に計画図で決める

第3章: 仕上げ施工図の詳細
Chapter 3: Details of Finishing Construction Drawings

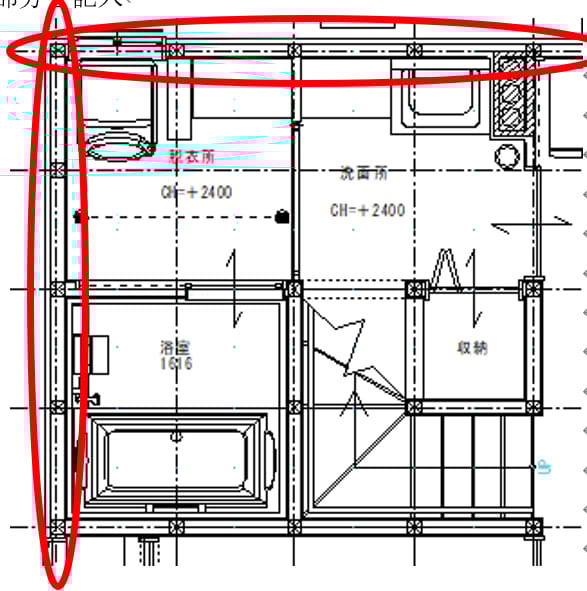

3-1. 内装詳細図（ないそうしょうサイズ）
Interior Detail Drawings

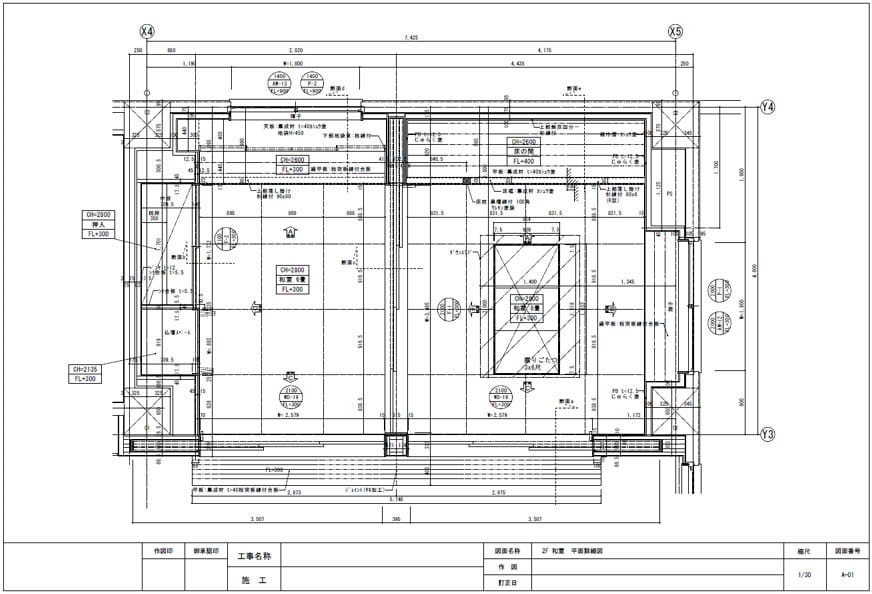

建物の中身を作るための図面です。平面詳細図（へいめんしょうさいず / Detailed Floor Plan）は、縮尺1/50や1/30で描かれ、部屋の正確な寸法や仕上げ材の位置を示します。

展開図（てんかいず / Elevation / Interior Elevation）は、部屋の中央から東西南北の壁を見た図面です。天井の高さ（CH）や窓の高さ、コンセントの位置などが分かります。

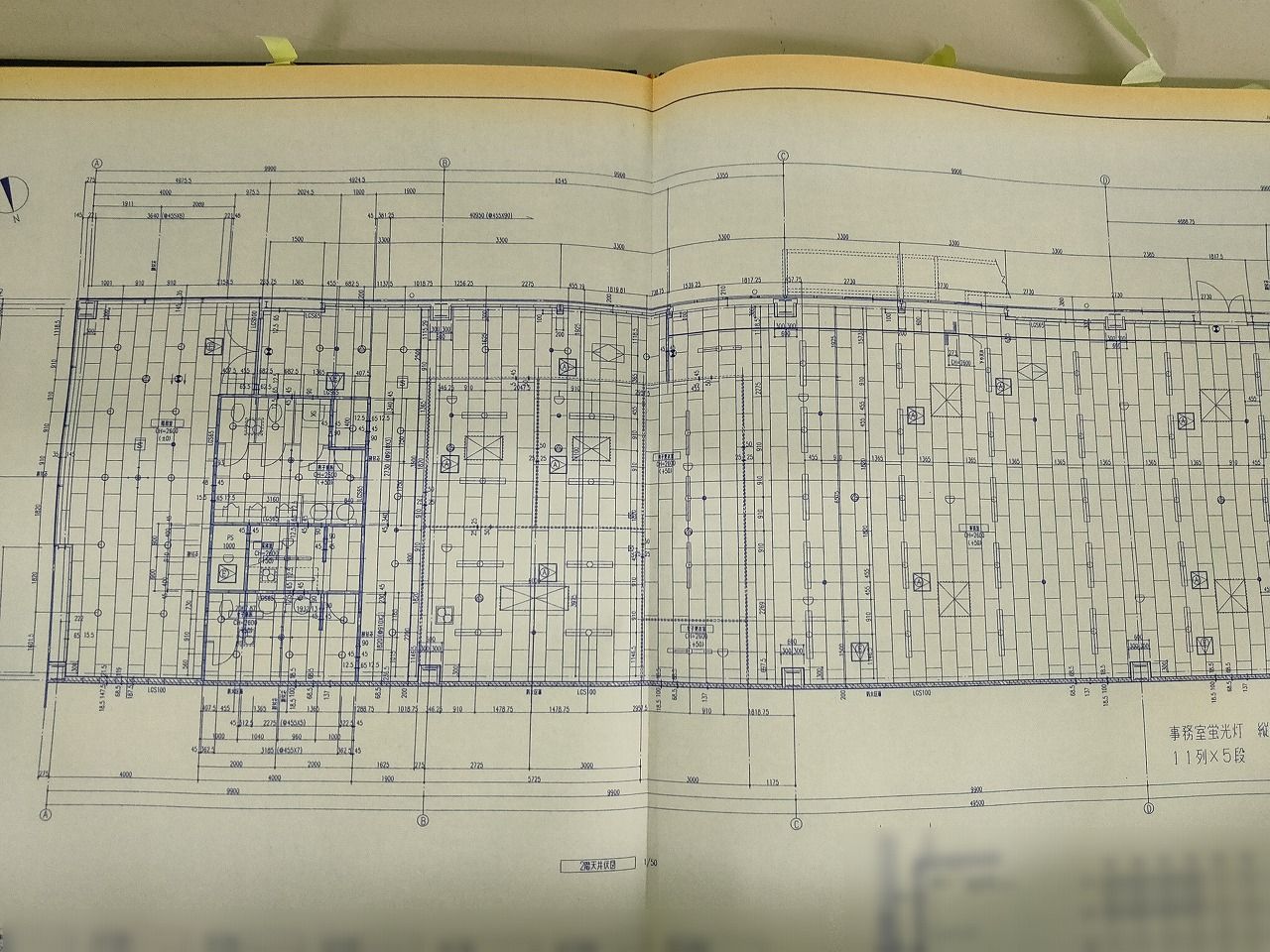

天井伏せ図（てんじょうふせず / Reflected Ceiling Plan - RCP）は、床に鏡を置いて天井を映したような図面です。照明器具、空調吹出口、スプリンクラーなどの位置が分かります。

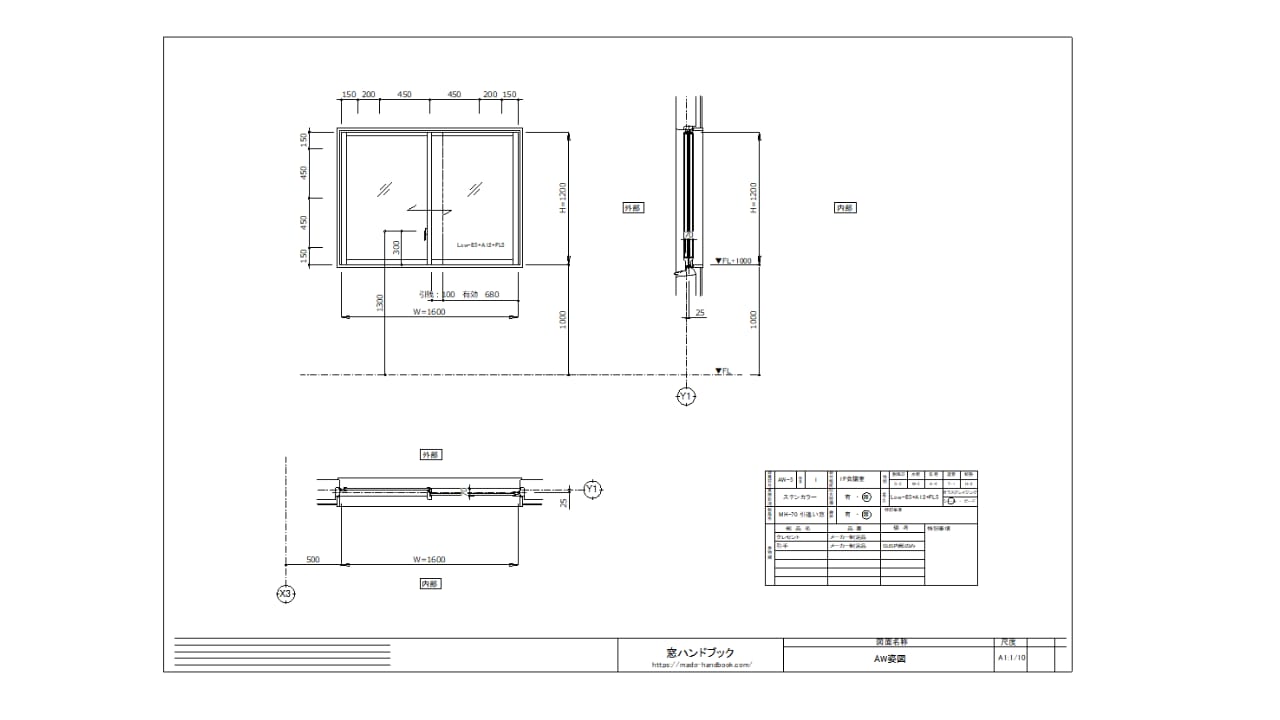

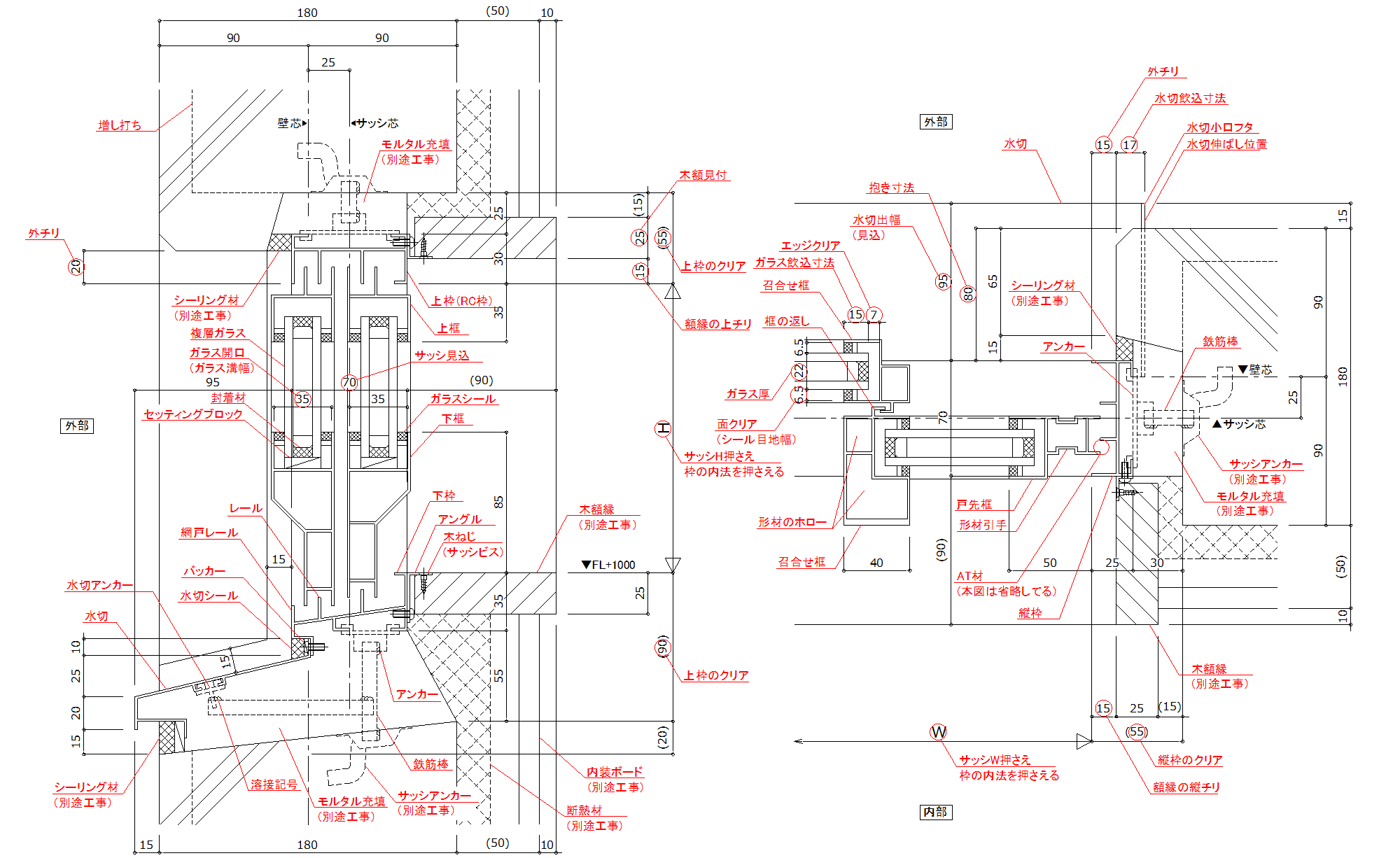

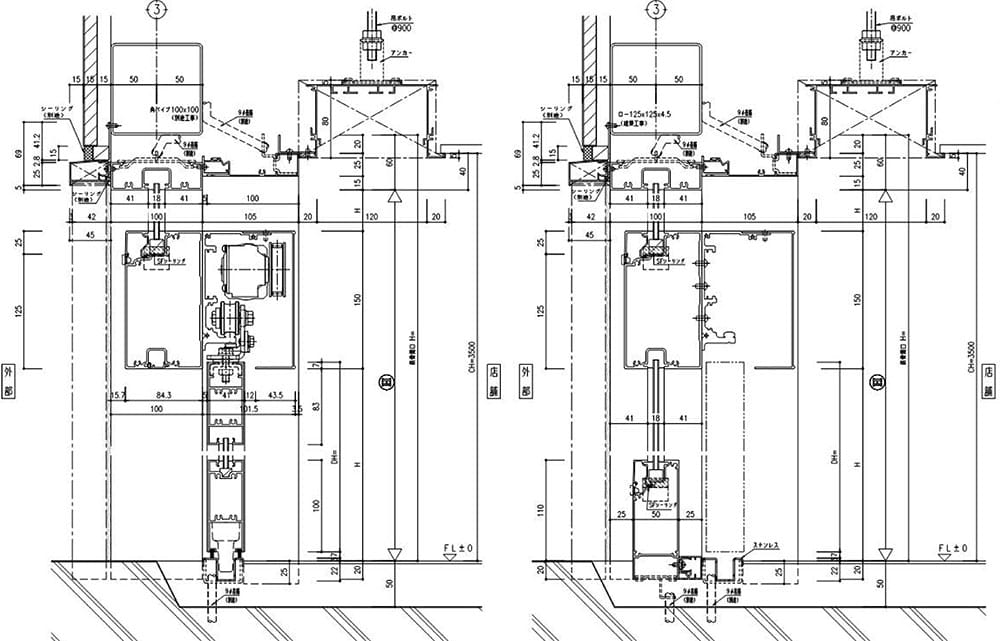

3-2. 建具製作図（たてぐせいさくず）
Joinery / Window & Door Shop Drawings

窓（サッシ）やドアを作るための図面です。メーカーが作成し、現場監督が承認します。

チェックポイント: 開口寸法（Opening dimension）は正しいか？ 防水（Waterproofing）の納まりは適切か？

3-3. 金物製作図（かなものせいさくず）
Metal Work Shop Drawings

手すり（Handrail）、笠木（Coping）、タラップ（Ladder）などの金属製品の図面です。 アンカーボルトの位置や、溶接（ようせつ / Welding）の方法が詳しく書かれています。

• 手すり高さ: 建築基準法で一般的に1100mm以上とされています。
• 溶接記号: 図面上の記号（すみ肉溶接など）を理解する必要があります。

付録: 重要用語集 (Japanese - English - Myanmar Checklist)

第4章: 設備施工図の基本
Chapter 4: Basics of MEP Drawings

4-1. 設備施工図とは / What are MEP Drawings?

主な設備工事の種類 / Types of MEP Works

• 電気設備工事 (Electrical Work): 照明、コンセント、受変電設備、弱電（電話・LAN）など。
• 給排水衛生設備工事 (Plumbing/Sanitary Work): 給水、排水、ガス、衛生器具（トイレ・洗面）など。
• 空調換気設備工事 (HVAC Work): エアコン、換気扇、ダクト工事など。

4-2. 電気設備図の見方 / Electrical Drawings

電気図面には、主に「平面図（配線図）」、「単線結線図（盤関係）」、「詳細図」があります。

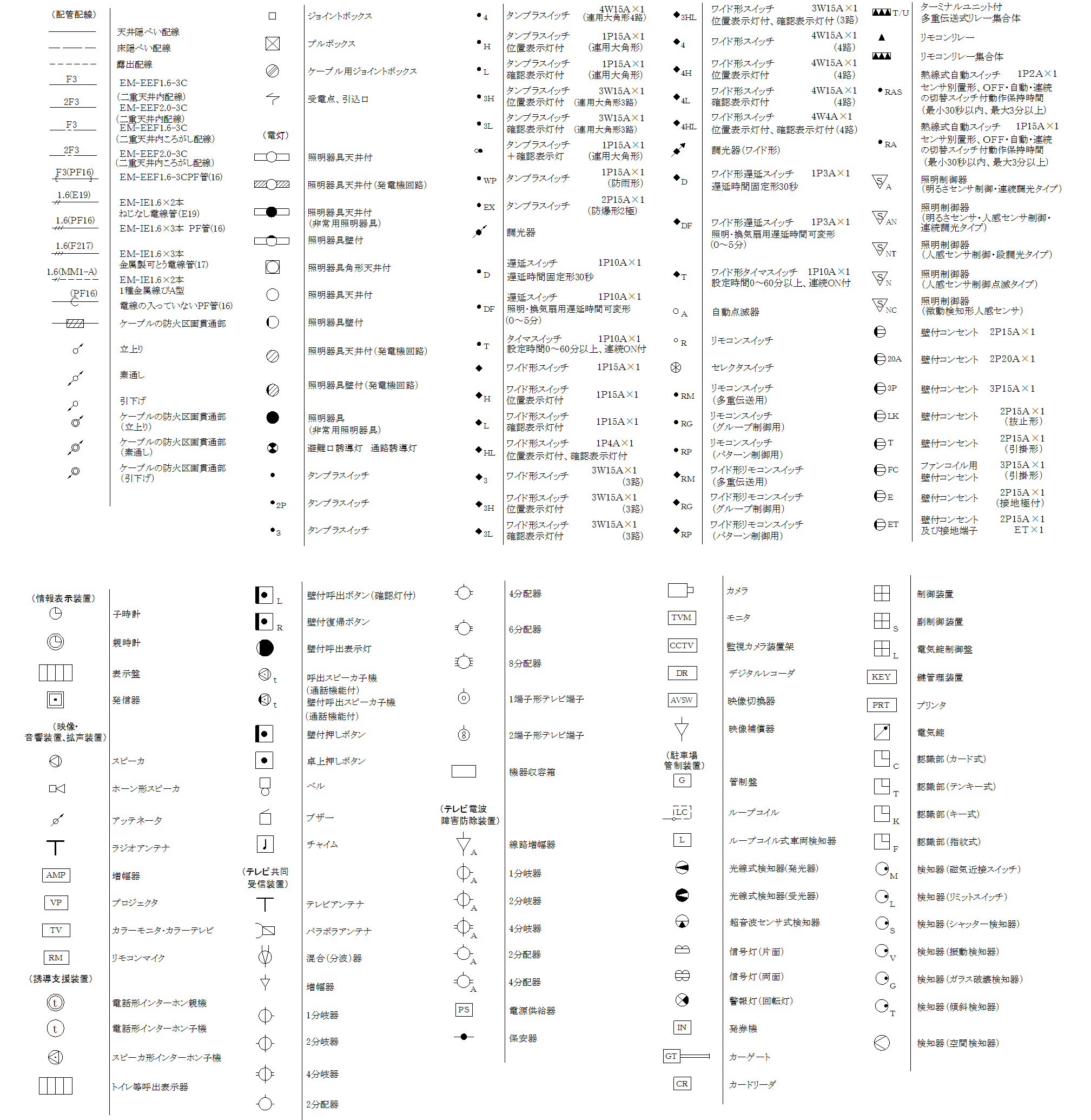

電気記号一覧 / Electrical Symbols

4-3. 給排水衛生設備図の見方 / Plumbing Drawings

水やお湯を供給し、汚れた水を排出するための図面です。「勾配（こうばい / slope）」が非常に重要です。

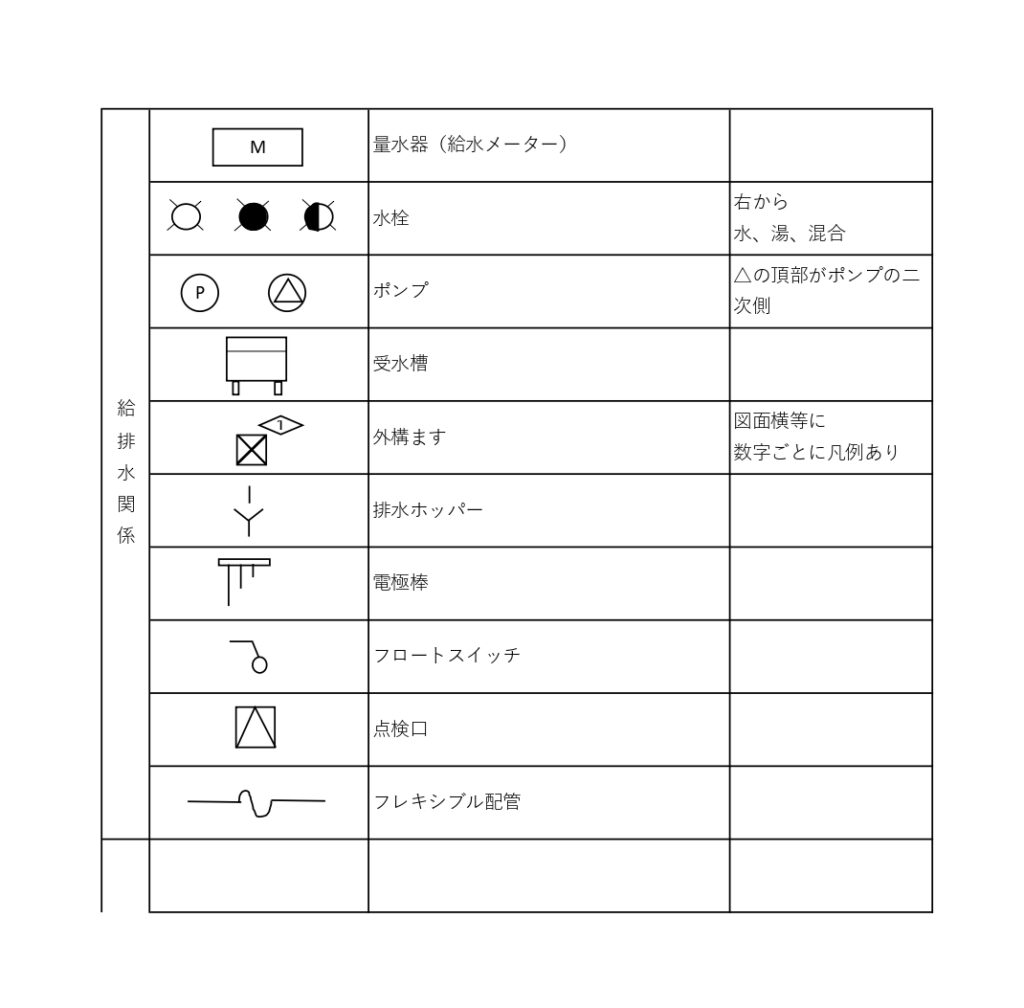

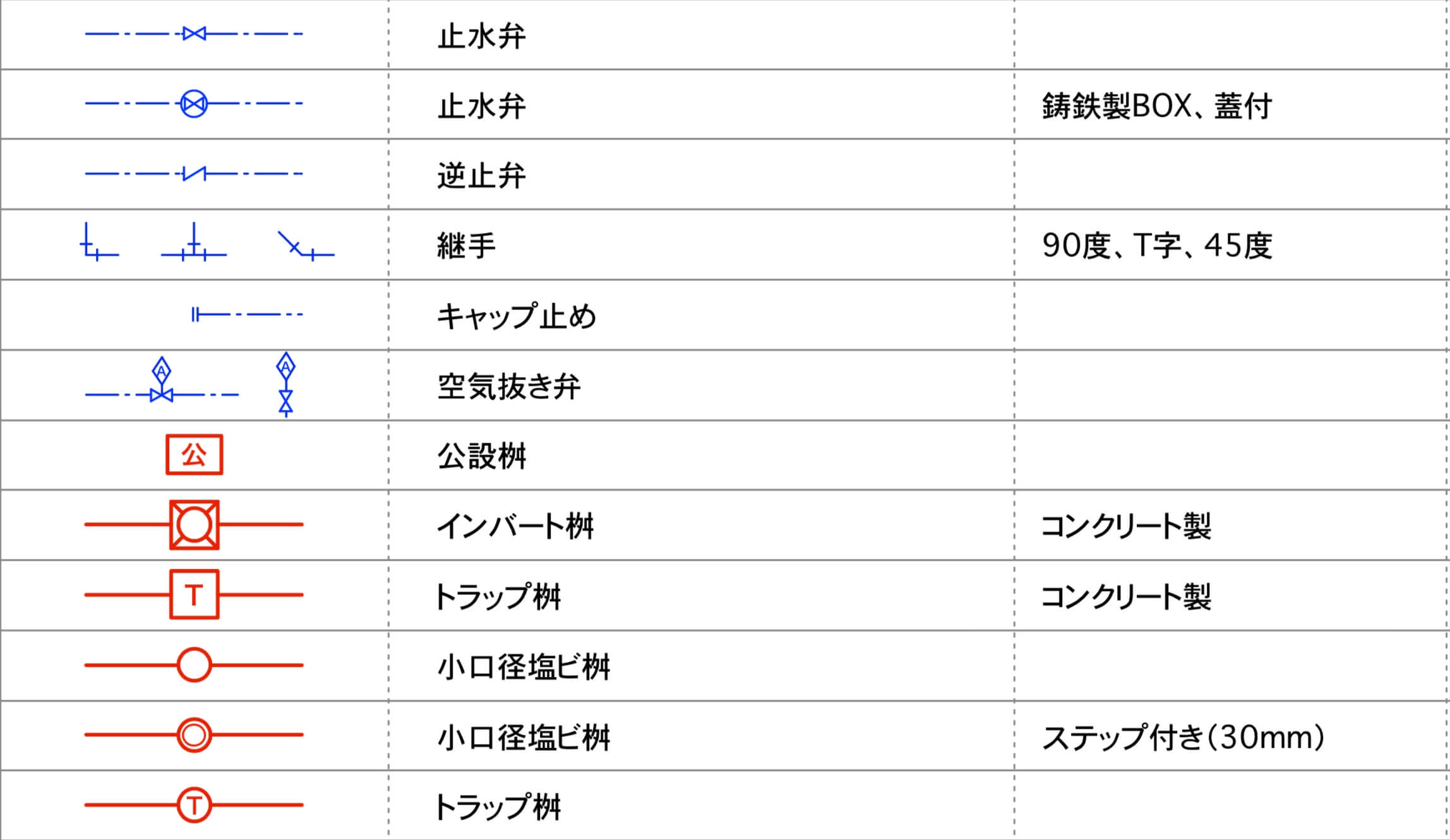

図4-3: 給排水衛生設備記号一覧（Figure 4-3: Plumbing & Sanitary Symbols）

図4-5: 給排水設備記号の例（Figure 4-5: Plumbing Symbols Example）

給排水記号一覧 / Plumbing Symbols

4-4. 空調換気設備図の見方 / HVAC Drawings

空気を運ぶ「ダクト」はサイズが大きいため、建築（梁や天井）との干渉が最も起こりやすい設備です。

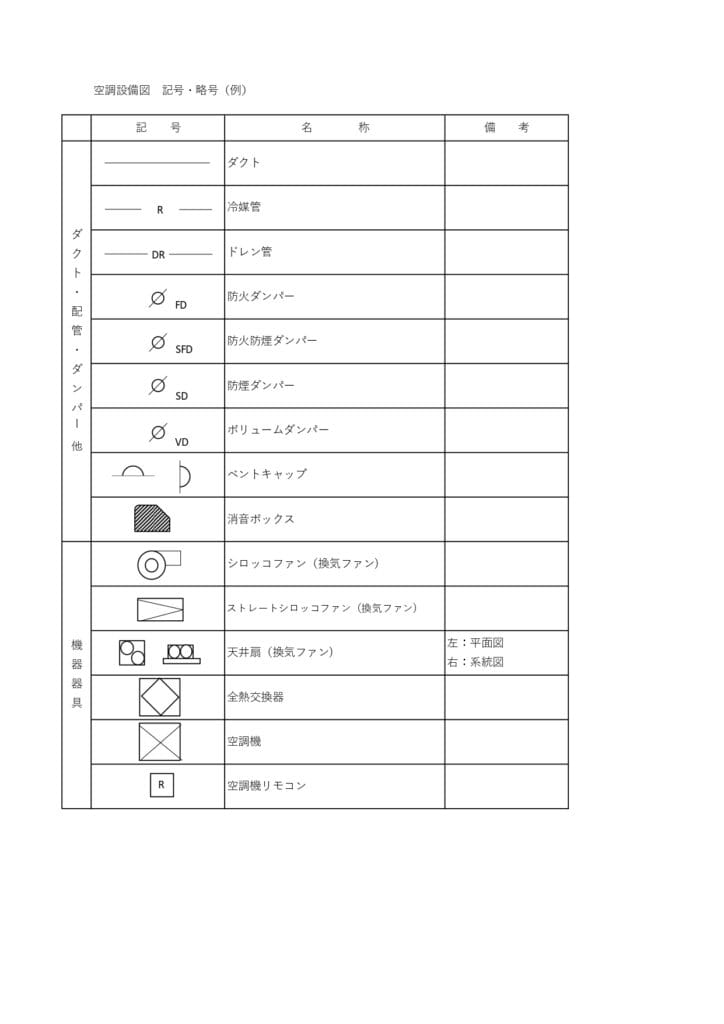

図4-4: 空調換気設備記号一覧（Figure 4-4: HVAC Symbols）

空調換気記号一覧 / HVAC Symbols

4-5. 設備と建築の調整実務 / Coordination

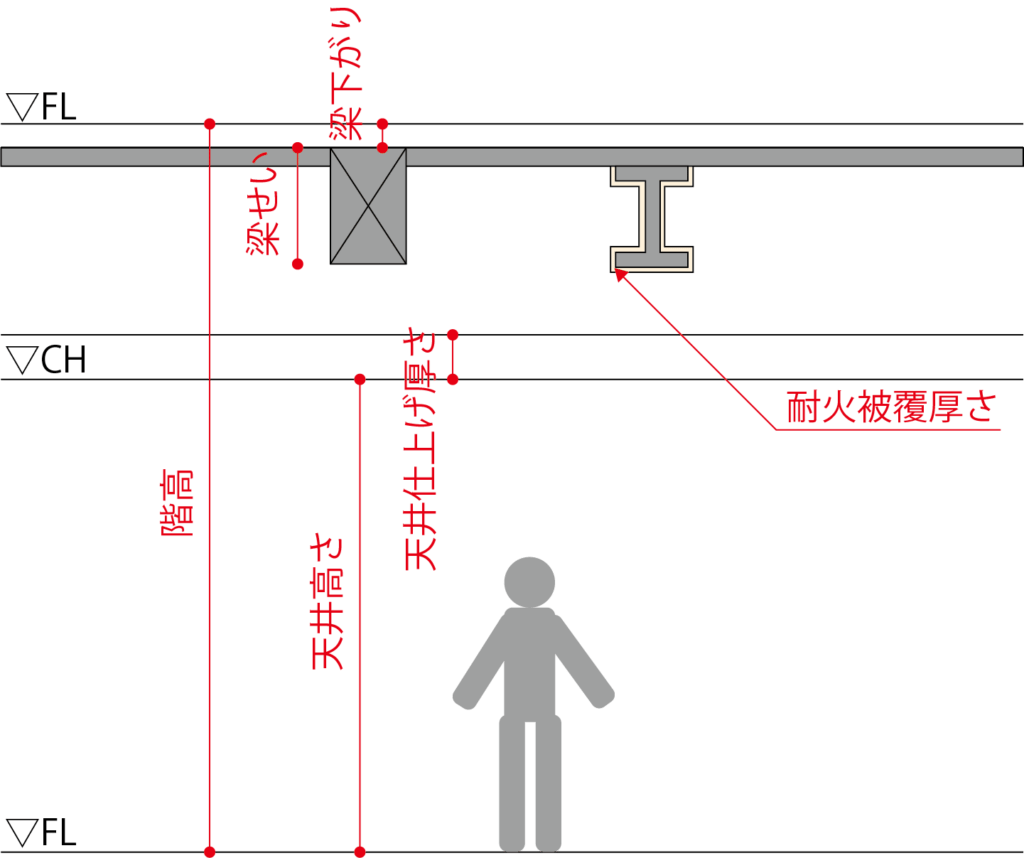

図4-6: 天井裏の納まり例（Figure 4-6: Ceiling Space Coordination）
ダクト、配管、照明器具、スプリンクラーが天井内で調整される

よくある干渉問題と対策 / Common Interferences

1. 梁貫通のルール: 梁には鉄筋が入っています。スリーブ（配管を通す穴）は、梁の高さ（せい）の1/3の範囲内に、スリーブ径の3倍以上の間隔を空けて配置しなければなりません。
2. 天井内スペース: 大きなダクトが梁の下を通る場合、天井高さを確保できるか確認が必要です。

第5章: 専門工事施工図
Chapter 5: Specialized Construction Drawings

5-1. 外壁工事施工図 / Exterior Wall Works

タイル工事 (Tile Work)

タイルの割り付け（レイアウト）は、建物の美観を決める重要な作業です。

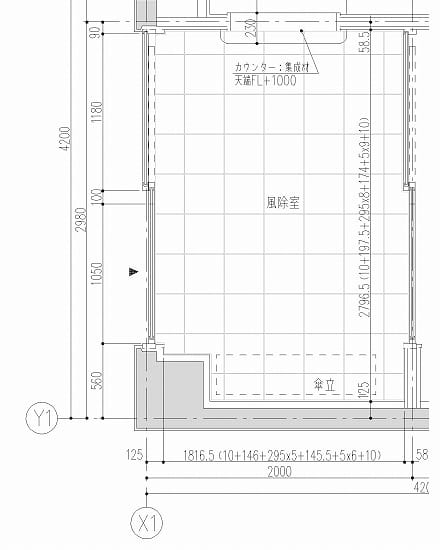

図5-1: タイル割付図の例（Figure 5-1: Tile Layout Plan）
窓の位置、目地の位置、半端なタイルが入らないかを確認する図面

• 湿式工法しっしきこうほう: モルタルで貼り付ける伝統的な方法。
• 乾式工法かんしきこうほう: 専用の接着剤や金物を使う方法。剥落防止に優れる。
• 伸縮調整目地しんしゅくちょうせいめじ: コンクリートやタイルの熱膨張によるひび割れを防ぐため、約3mごとに設ける弾性シーリング目地。

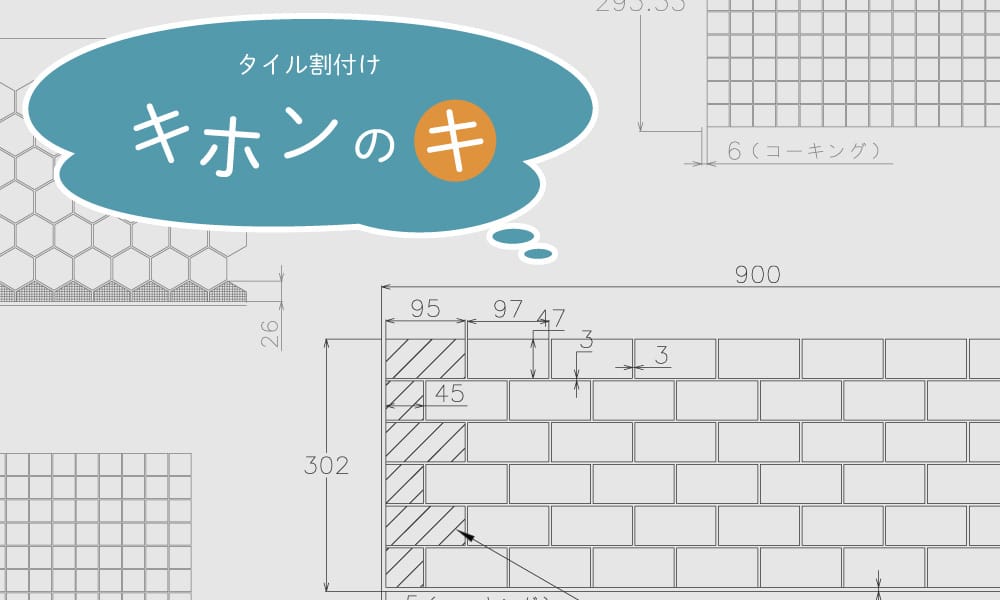

図5-3: タイル割付の基本（Figure 5-3: Tile Layout Basics）
目地を合わせて美しく仕上げる

5-2. 防水工事施工図 / Waterproofing Works

雨漏りを防ぐ最も重要な工事です。屋上、バルコニー、廊下などに施工します。

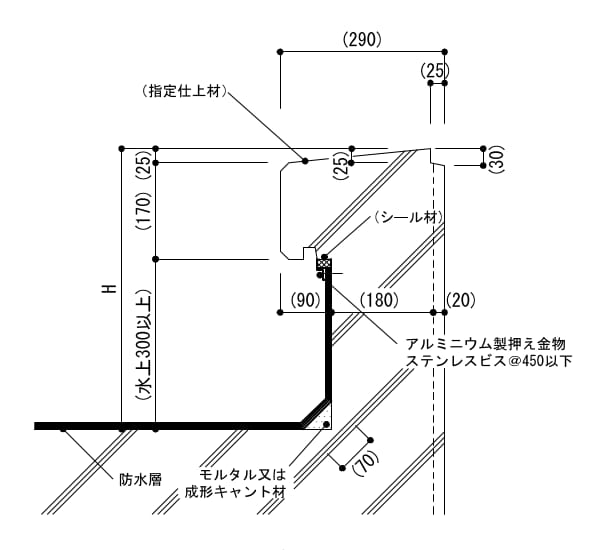

図5-2: 屋上防水詳細図（Figure 5-2: Roof Waterproofing Detail）
パラペットの立上がり、押えコンクリート、伸縮目地、ドレン回りの詳細

5-3. 屋根工事施工図 / Roofing Works

屋上仕上げの構成 (Flat Roof Composition)

1. スラブ (Slab): 構造体のコンクリート。
2. 断熱材 (Insulation): 暑さ寒さを防ぐ。
3. 防水層 (Waterproofing Layer): 水を防ぐ。
4. 保護コンクリート (Protective Concrete): 防水層を守る（約60mm厚）。溶接金網（ワイヤーメッシュ）を入れる。

排水勾配 (Drainage Slope): 水たまりができないよう、1/75〜1/100程度の勾配をつけ、ルーフドレーン（排水口）へ水を導きます。

5-4. 専門工事施工図作成の実務ポイント

付録 / Appendix

重要用語集 / Important Terminology

現場でよく使われる用語です。(Myanmar語訳は学習用スペースです)

まとめ / Summary

建築施工図の基本 第6章・第7章・第8章
仮設計画図・CAD実践・現場事例

第6章: 仮設計画図と躯体図の詳細解説
Detailed Explanation of Temporary Works Plans and Structural Drawings

6-1. 仮設計画図の役割 / Role of Temporary Works Plans

仮設計画図は、建物を建設するために一時的に必要となる設備や構造物を示す図面です。建物完成後には撤去されますが、工事の安全、品質、工程を守るために極めて重要です。
Temporary works plans show temporary facilities and structures required to construct the building. Although removed after completion, they are crucial for safety, quality, and schedule.

6-2. 総合仮設計画図 / Site Temporary Works Plan

工事期間中の敷地全体の利用計画を示します。仮囲い、ゲート、現場事務所、資材置き場、クレーンの配置などを記載します。
Shows the utilization plan for the entire site during the construction period. Includes site enclosure, gates, site office, material storage, and crane positioning.

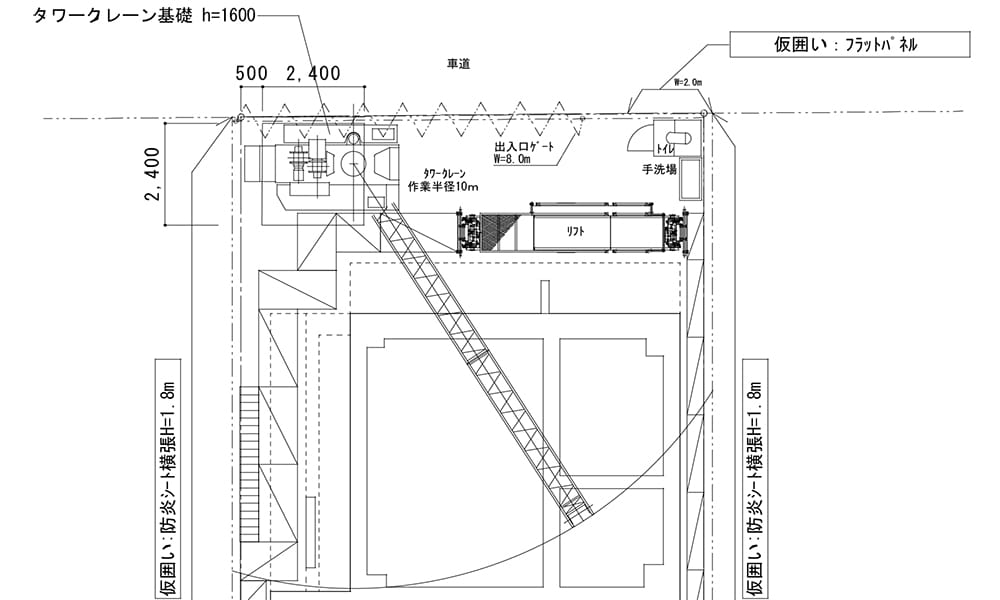

図6-2: 総合仮設計画図（平面図・断面図） / Site Temporary Works Plan

出典: 総合仮設計画図の実例

6-3. 根切・山留計画図 / Excavation and Earth Retaining Plan

地下部分を作るために土を掘る（根切）範囲と、周囲の土が崩れないように支える壁（山留）の計画図です。
Plan for excavating soil (Negiri) to construct underground parts and the retaining wall (Yamadome) to prevent surrounding soil collapse.

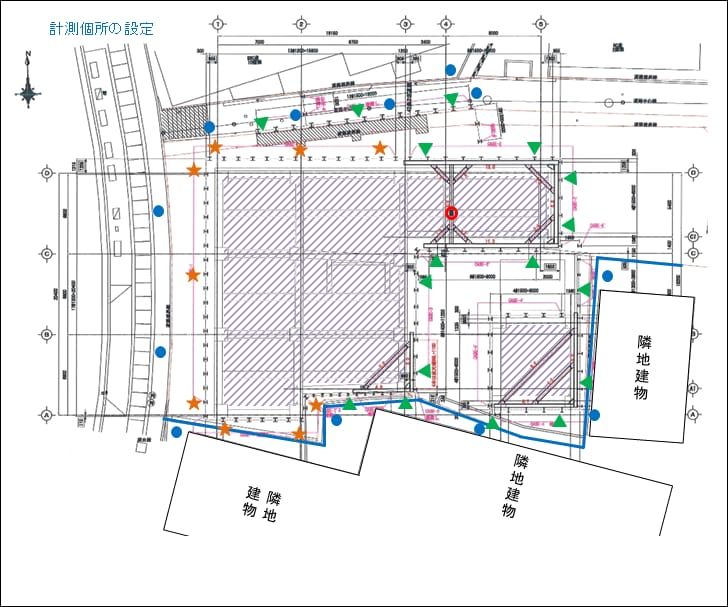

図6-3: 根切・山留計画図 / Excavation and Earth Retaining Plan

出典: 根切・山留計画図の実例

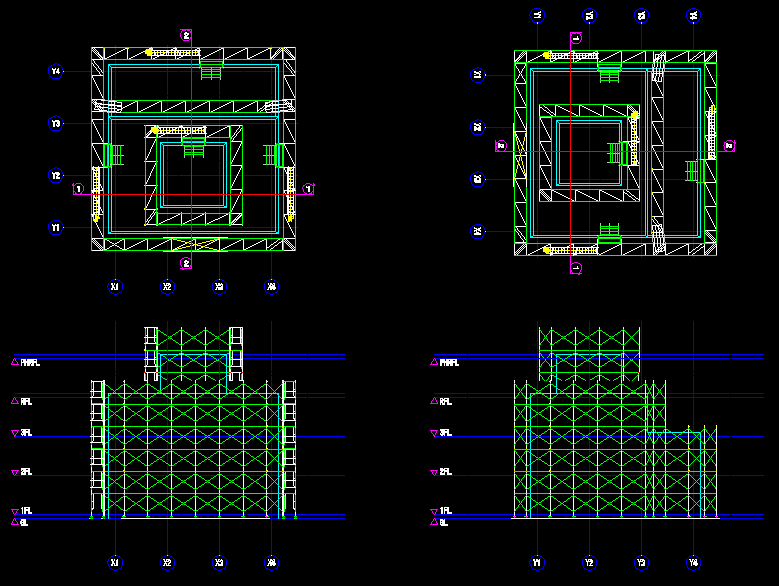

6-4. 外部足場計画図 / Scaffolding Plan

建物の外周に設置する作業用足場の計画図です。安全な作業通路の確保、落下防止ネット（朝顔）の設置などが描かれます。
Plan for working scaffolding installed around the building perimeter. Ensures safe walkways and includes fall prevention nets (Asagao).

図6-4: 足場架設通路計画図 / Scaffolding Plan

出典: 足場計画図の実例（立面図）

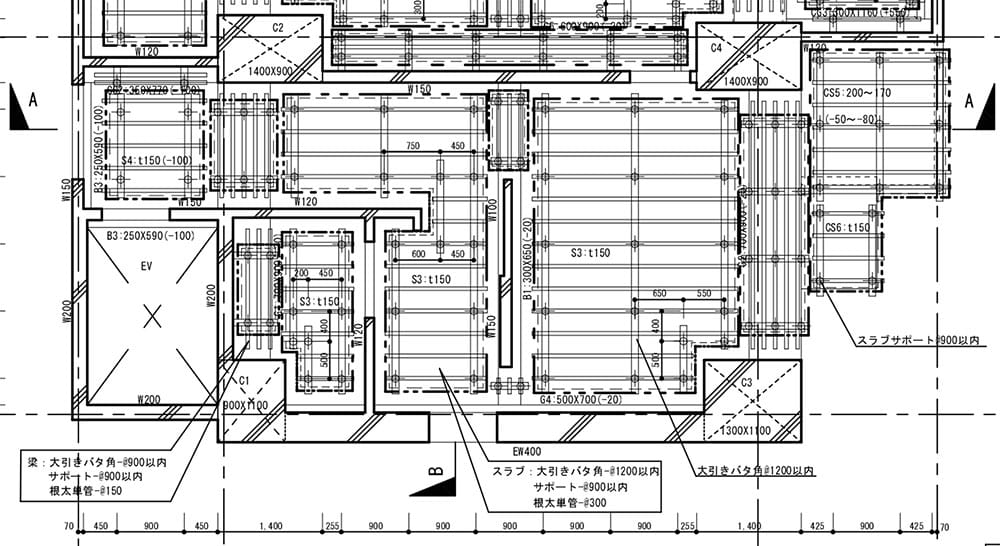

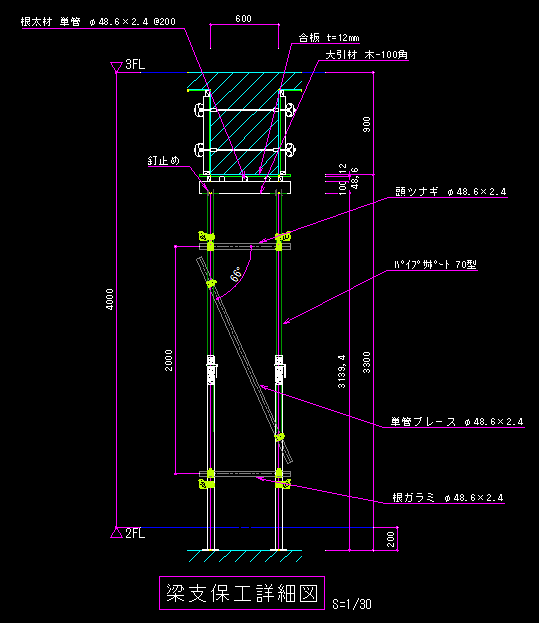

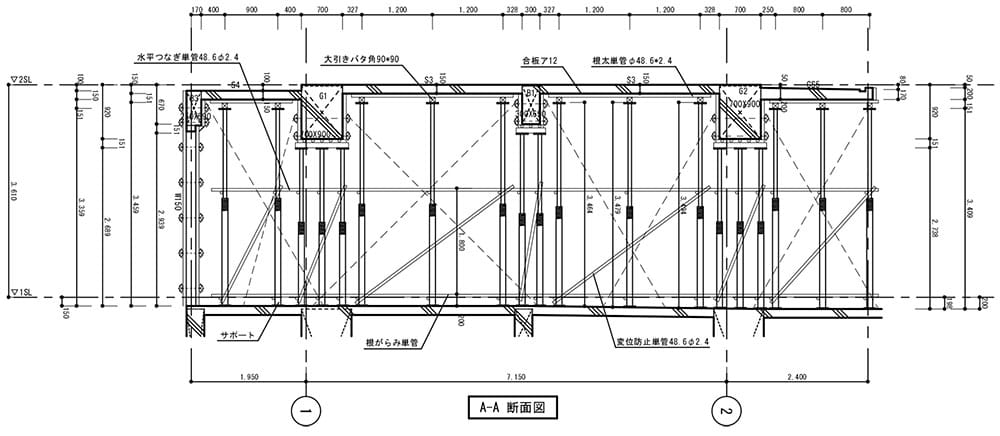

6-5. 型枠支保工計画図 / Formwork Support Plan

コンクリートを流し込む型枠を支えるための支柱（サポート）や梁（大引き・根太）の配置図です。コンクリートの重量に耐えられるよう計算して配置します。
Layout plan of props (supports) and beams (sleepers/joists) to support formwork for pouring concrete. Arranged based on calculations to withstand concrete weight.

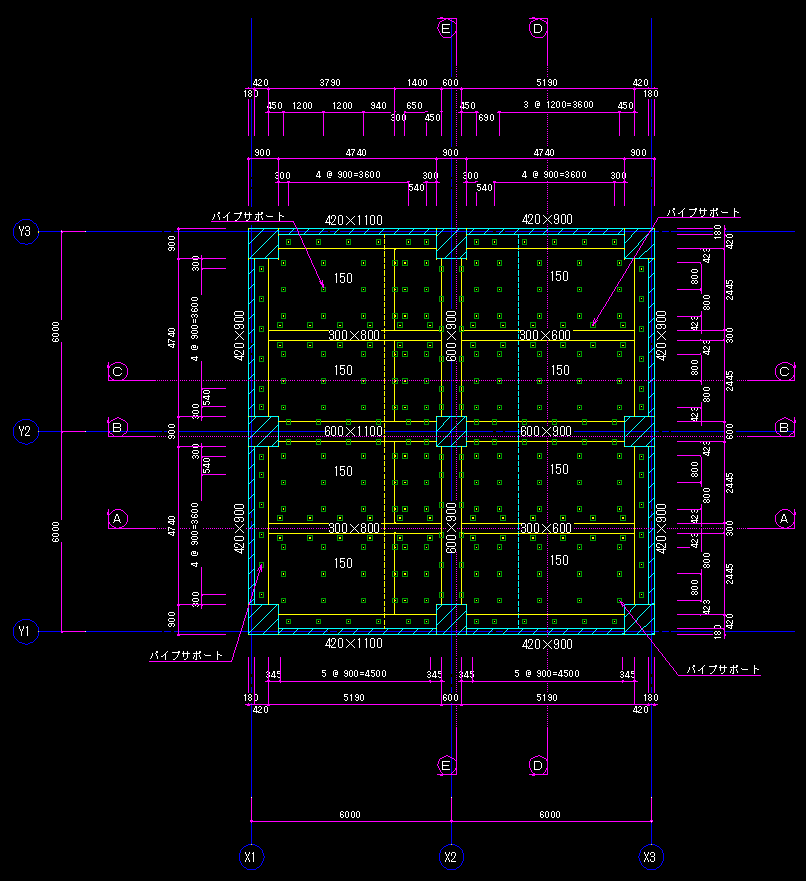

図6-5: 型枠支保工計画図（貸店舗）/ Formwork Support Plan

出典: 型枠支保工計画図の実例

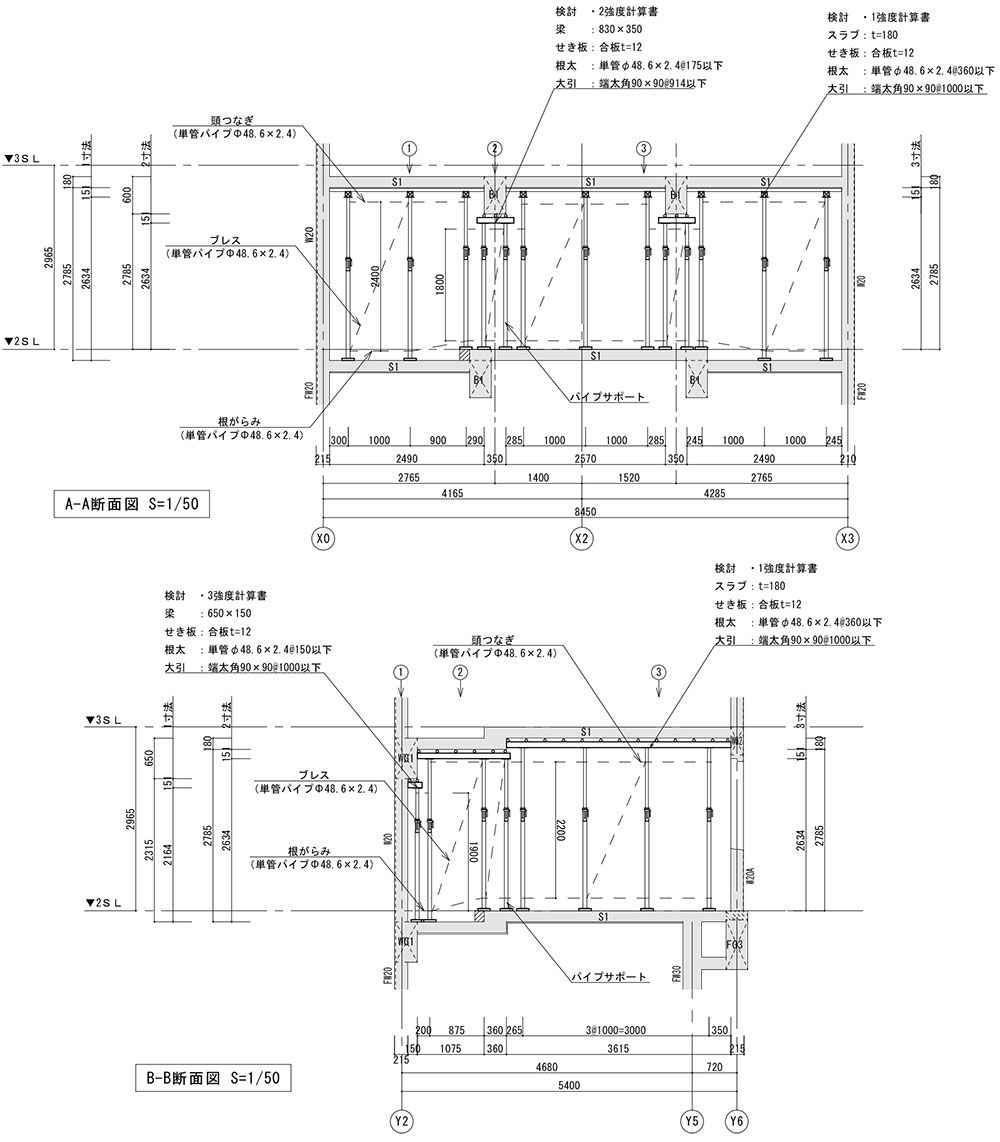

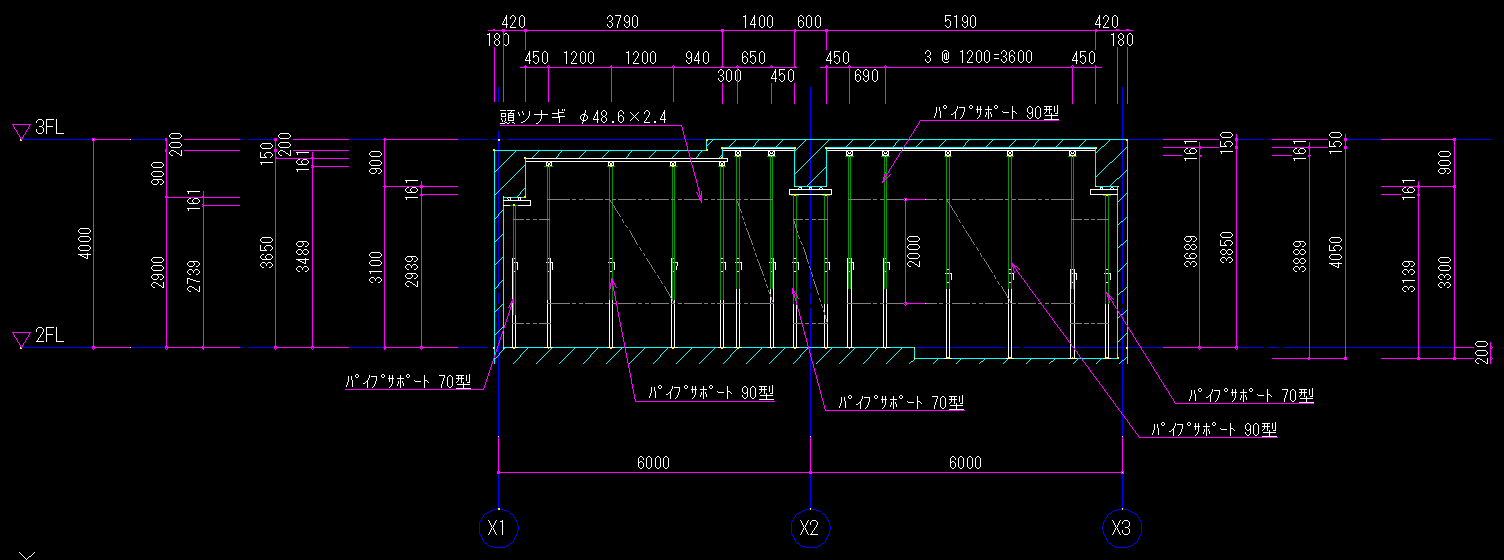

図6-6: 型枠支保工計画図（階段最上階スラブ）/ Formwork Support Plan (Stair)

出典: 型枠支保工計画図の実例（階段部分）

6-7. 躯体図の詳細解説 / Detailed Structural Drawings

躯体図は、建物の骨組み（コンクリートの壁、柱、床、梁）の形状と寸法を正確に示す図面です。
Structural drawings accurately show the shape and dimensions of the building frame (concrete walls, columns, floors, beams).

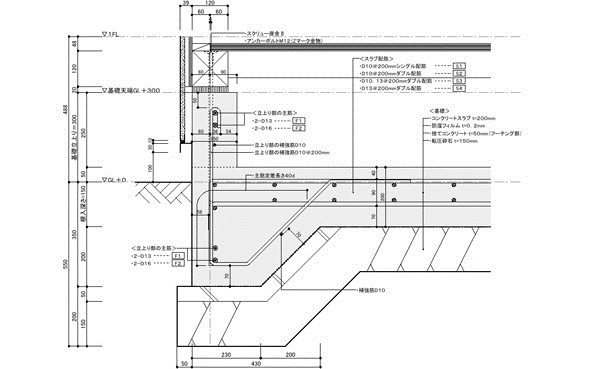

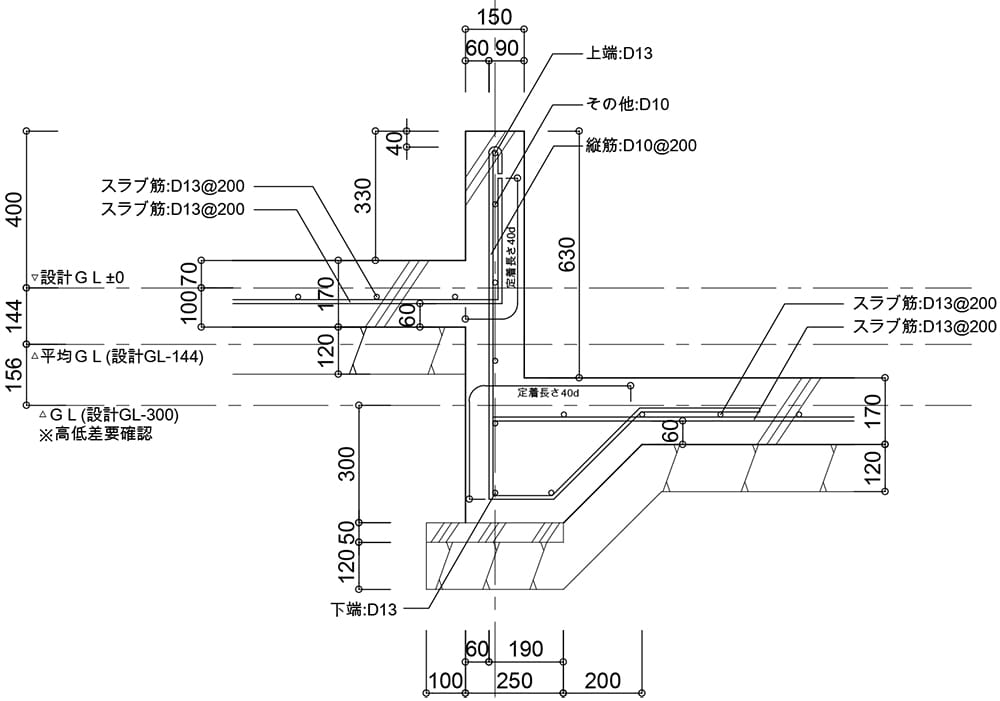

図6-7: 杭・基礎伏図および断面図 / Pile & Foundation Plan

出典: 基礎伏図・配筋図の実例

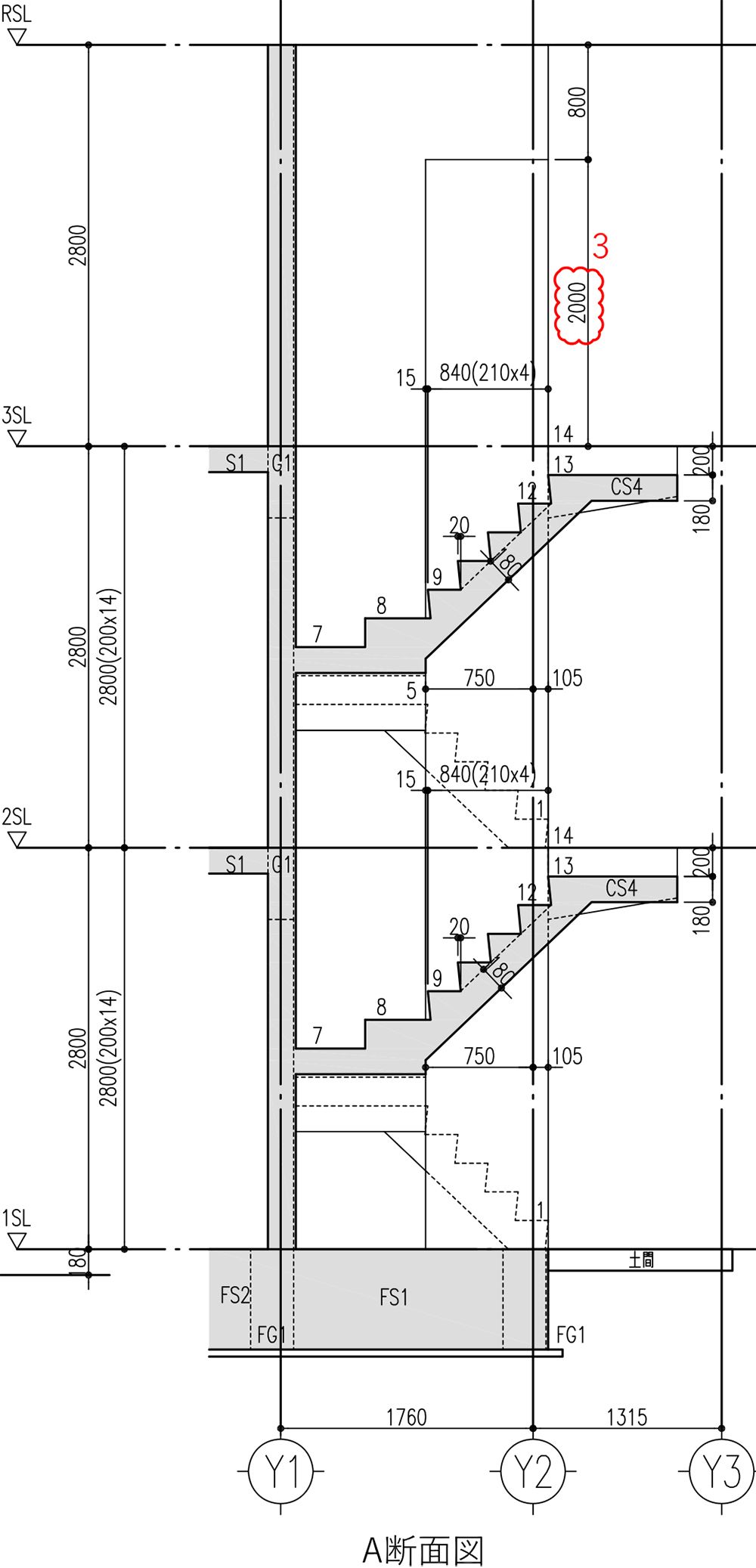

図6-8: 階段躯体詳細図 / Stair Structure Detail

出典: 階段躯体図の実例

第7章: CADによる施工図作成実践
Practice of Creating Construction Drawings with CAD

7-1. 施工図で使われるCADソフト / CAD Software for Construction Drawings

日本の建築現場では主に以下のCADソフトが使用されます。
The following CAD software is mainly used in Japanese construction sites.

• AutoCAD: 世界標準。多くのゼネコンで使用。
• Jw_cad: 日本独自の無料ソフト。中小規模現場で人気。
• Revit / ArchiCAD: BIM対応ソフト。近年増加中。

7-3. 施工図作成の実践手順 / Practical Steps for Drawing Creation

CADを使った躯体図作成の基本的な流れです。
Basic flow of creating structural drawings using CAD.

1. 設計図の読み込み: 通り芯、柱、梁の基本情報を確認。
2. 通り芯の作図: 正確な位置に配置。
3. コンクリートラインの作図: 柱・壁・梁の線を描く（太線）。
4. 寸法線の記入: 通り芯からの追い出し寸法を記入。
5. 符号の記入: 柱（C1）、梁（G1）、スラブ（S1）などの符号を記入。

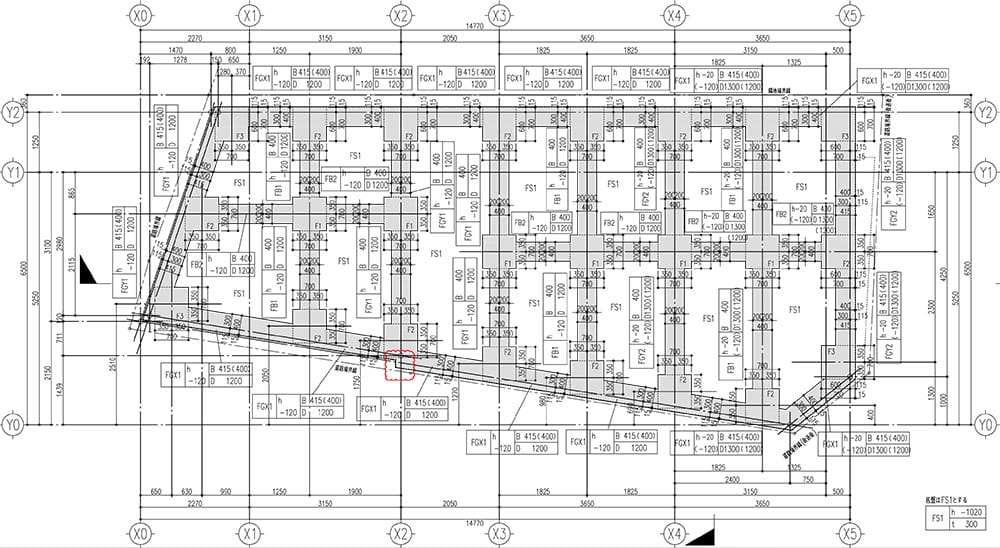

図7-1: CADによる躯体図作成例 / CAD Drawing Example

出典: WRC造躯体図の実例（CAD作成）

第8章: 実際の現場事例
Actual Site Cases and Troubleshooting

8-1. トラブル事例と対策 / Trouble Cases and Countermeasures

8-4. 現場でのコミュニケーション / Communication on Site

施工図は「現場の共通言語」です。図面を使って職人さんや他業者と正確に情報を共有しましょう。
Construction drawings are the "common language of the site." Use drawings to share information accurately with craftsmen and other contractors.

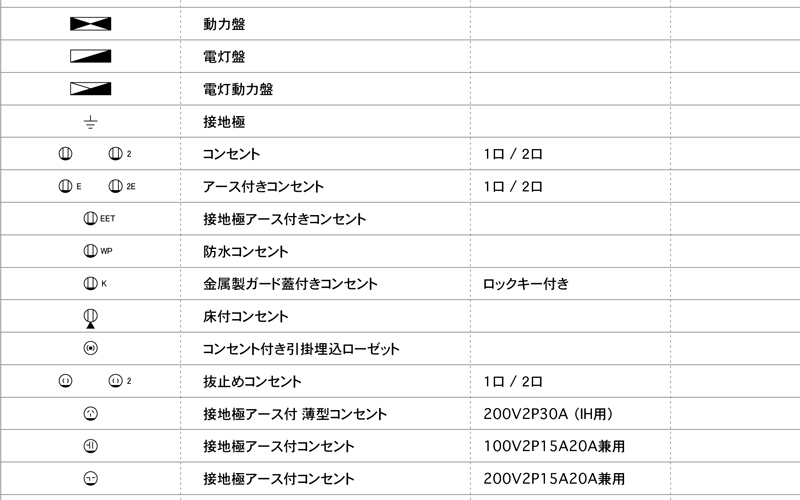

図8-6: 設備施工計画図の記号一覧（電気・空調・衛生設備）/ Equipment Symbols Reference

1. 電気設備シンボル / Electrical Symbols

2. 電気配線図の記号詳細 / Electrical Wiring Symbols Detail

3. 給排水衛生設備シンボル / Plumbing & Sanitary Symbols

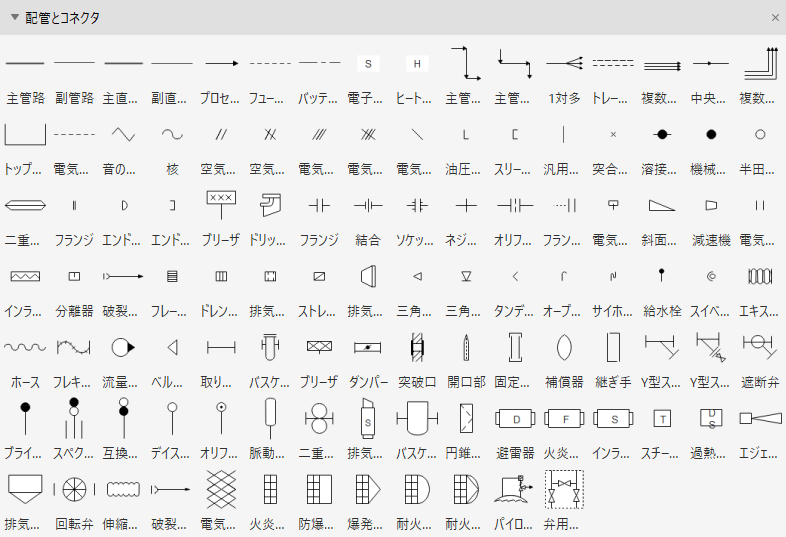

4. 配管記号詳細 / Piping Symbols Detail

出典: 建築設備図面記号一覧（電気・給排水・空調）
